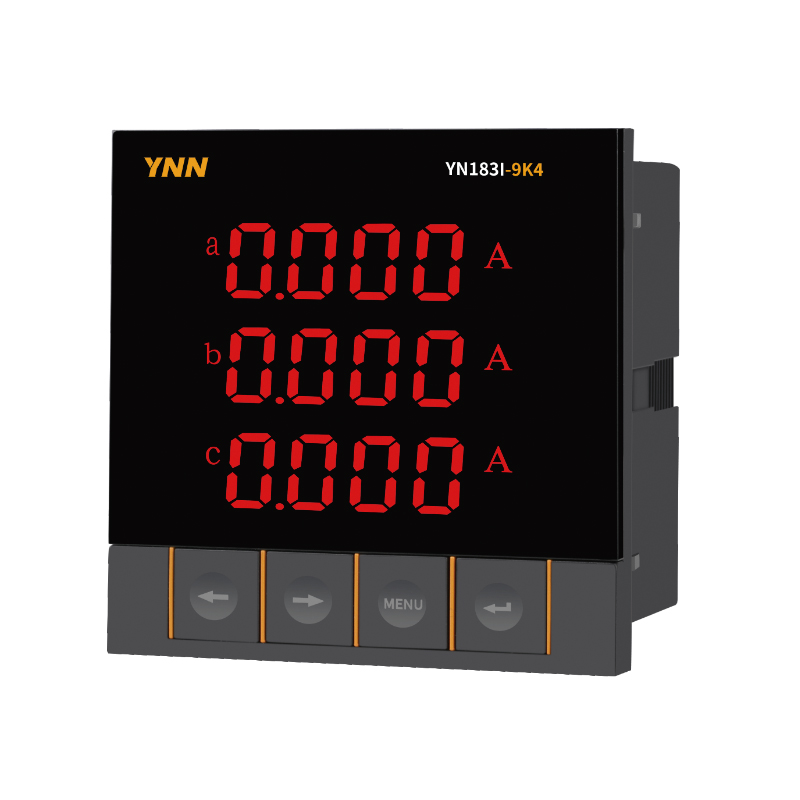

數顯智能三相電壓/電流表適用于電力電網、自動化系統中對電流電壓的電參數測量和顯示，通過面板設置倍率，直觀顯示系統一次側運行點參數性好、抗震動等優點，具有精度高、穩定。可直接替代原有指針式儀表。
可選儀表測量功能： （1）三相電壓表 （2）三相電流表
實時監測:三相電壓或電流
顯示:LED數碼管顯示
電源:AC/DC85-270V，寬范圍電源輸入，適應不同電源環境，應用靈活
應用領域:工業制造、商業建筑、成套廠、變電站醫院、公共設施等領域
定制化:可為企業提供LOGO，外觀，功能等定制化服務
| 性能 | 參數 | ||
|
輸 入 測 量 顯 示 |
網絡 | 三相三線、三相四線 | |
| 電壓 | 額定值 | AC25~500V | |
| 過負荷 | 持續:1.2倍 瞬時：10倍/10秒 | ||
| 功耗 | <1VA(每相) | ||
| 阻抗 | >500kΩ | ||
| 精度 | RMS測量，精度等級0.5級 | ||
| 電流 | 額定值 | AC25mA~5A | |
| 過負荷 | 持續:1.2倍 瞬時10倍/10s | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS測量，精度等級0.5級 | ||
| 電源 | 工作范圍 | AC 220V±20% | |
| 功耗 | ≤5VA | ||
| 輸出 | 數字接口 | RS-485、MODBUS-RTU協議 | |
| 環境 | 工作環境 | -10~55℃ | |
| 儲存環境 | -20~75℃ | ||
| 安全 | 耐壓 | 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV | |
| 絕緣 | 輸入、輸出、電源對機殼>50MΩ | ||
|
型號
產品功能
|
YN183I-9K4 | YN183I-3K4 | YN183I-AK4 | YN183U-9K4 | YN183U-3K4 | YN183U-AK4 | |
| 測量參數 | 三相電壓 | √ | √ | √ | |||
| 三相電流 | √ | √ | √ | ||||
| 通訊 | RS485 | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 |
| 外形尺寸 | 96*96mm | 80*80mm | 72*72mm | 96*96mm | 80*80mm | 72*72mm | |
| 開孔尺寸 | 91*91mm | 76*76mm | 67*67mm | 91*91mm | 76*76mm | 67*67mm | |
| 注：其他尺寸或DI,DO,AO功能YN194系列可做 | |||||||
|

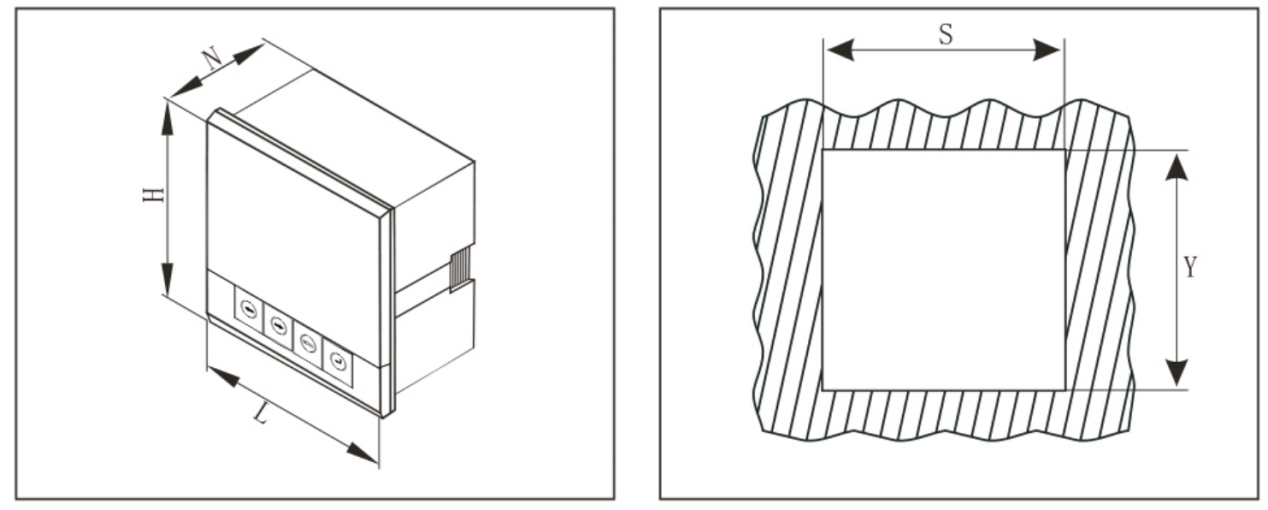

面板尺寸(L × H) |
開孔尺寸(S× Y) |
總長（N） |
|
96*96 |
91*91 |
45 |
|
80*80 |
76*76 |
45 |
|
72*72 |
67*67 |
45 |
安裝步驟：
1）將側面的安裝卡從電表取下
2）在安裝處開一個對應開孔尺寸的孔
3）將儀表嵌入孔內，從后面重新把安裝卡安裝在電表上，扣緊即可

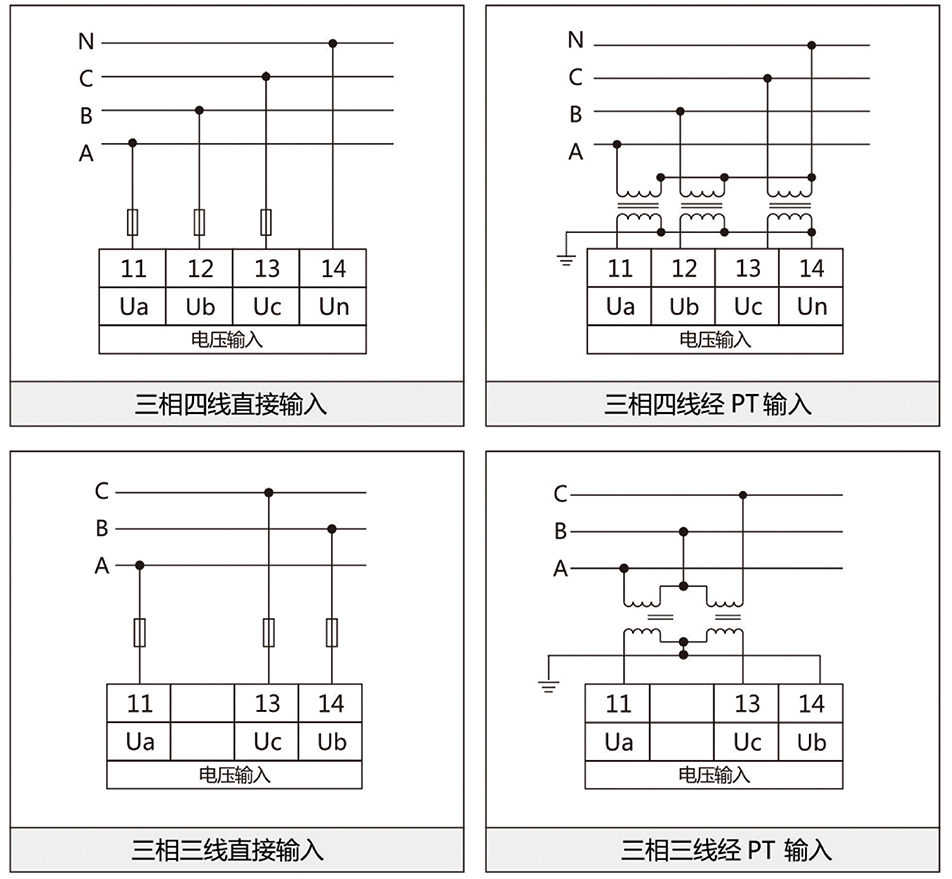

▲三相電壓表接線圖
