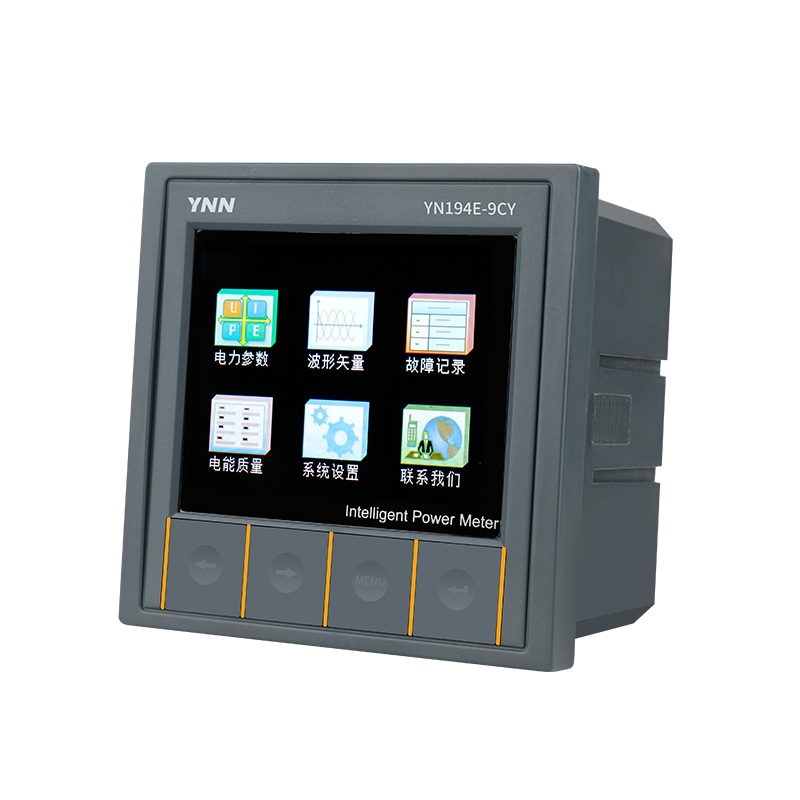

彩屏液晶網絡多功能質量分析儀的功能是一款用于中低壓系統（6-35KV和0.4KV）的智能化裝置，它集數據采集和控制功能于一身，采用高分辨率TFT液晶屏, 裝置還提供通訊接口與計算機監控系統連接。
1. 三相電壓、三相電流、電壓電流相角、總有功功率、總無功功率、各相的有功及無功功率、功率因數、各相的功率因數、系統頻率、總有功電度、總無功電度等的測量。
2. 復費率電能計量功能(1-4套電能計量)
3. 電壓和電流不平衡度
4. 最大需量計量及需量時間記錄
5. 諧波含有率：電壓和電流的總諧波畸變率、電流、電壓2-63次諧波分量、奇次諧波總畸變、偶次諧波畸變、電壓電話諧波因數、電壓波峰因子、電流K系數等的測量。
6. 電壓偏差、頻率偏差
7. 5路定值越限報警
8. 電壓波動和閃變、電壓驟降(選配)
9. 相位角檢測：電壓、電流角度
10. 電壓電流相角矢量分析圖
11. 電壓電流實時波形圖
12. 諧波分量棒圖
13. 30條故障錄波功能（實時保存故障觸發之前30周波，之后30周波，共計60周波的波形數據，每周波80點）
14. 帶時標的事件記錄（50條事件記錄功能，實時保存發生的開關量變位及定值越限事件）
15. 負荷記錄：采用大容量FALSH，可最大存儲230400條數據(1分鐘存一次，可連續存儲160天)，每條數據包含電壓電流功率頻率等19個電參量。(選配)
16. 支持RS485接口MODBUS-RTU通訊協議
17. 4路開關量輸入監測可最大擴充至8路、2路繼電器輸出可最大擴充至6路（選配）
18. 1-3路模擬量輸出（選配）
19. 可支持Profibus-DP協議或以太網/Modbus-TCP 協議(選配)
|
性能 |
參數 |
||
|
輸 入 測 量 顯 示 |
配電網絡 |
三相三線、三相四線 |
|
|
|
電
壓 |
額定值 |
AC100V、220V、380V(訂貨時請注明) |
|
|
|
過負荷 |
測量：1.2倍 瞬時：2倍/10s |
|
|
|
功 耗 |
<0.1VA(每相) |
|
|
|
阻 抗 |
>1MΩ |
|
|
|
精 度 |
精度等級：0.2，RMS(真有效值)測量 |
|
|
電
流 |
額定值 |
AC1A、5A (訂貨時請注明) |
|
|
|
過負荷 |
測量：1.2倍 瞬時：10倍/1s |
|
|
|
功 耗 |
<0.4VA(每相) |
|
|
|
阻 抗 |
<10mΩ |
|
|
|
精 度 |
精度等級：0.2，RMS(真有效值)測量 |
|
|
頻 率 |
40~65Hz，精度等級：±0.02Hz |
|
|
|
功 率 |
三相總有功、無功 精度：0.5S |
|
|
|
電 能 |
四象限電能計量 有功精度0.5S，無功精度1 |
|
|
|
偏 差 |
電壓偏差：0.2% 頻率偏差：0.02% |
|
|
|
不平衡度 |
電壓：0.2% 電流：0.2% |
|
|
|
諧波含有率 |
三相電壓、電流各次和總諧波含有率2-63次 Uh>2%：為5%Uh Uh<=2%:為0.1%UN |
|
|
|
閃 變 |
閃變誤差：5% |
|
|
|
顯 示 |

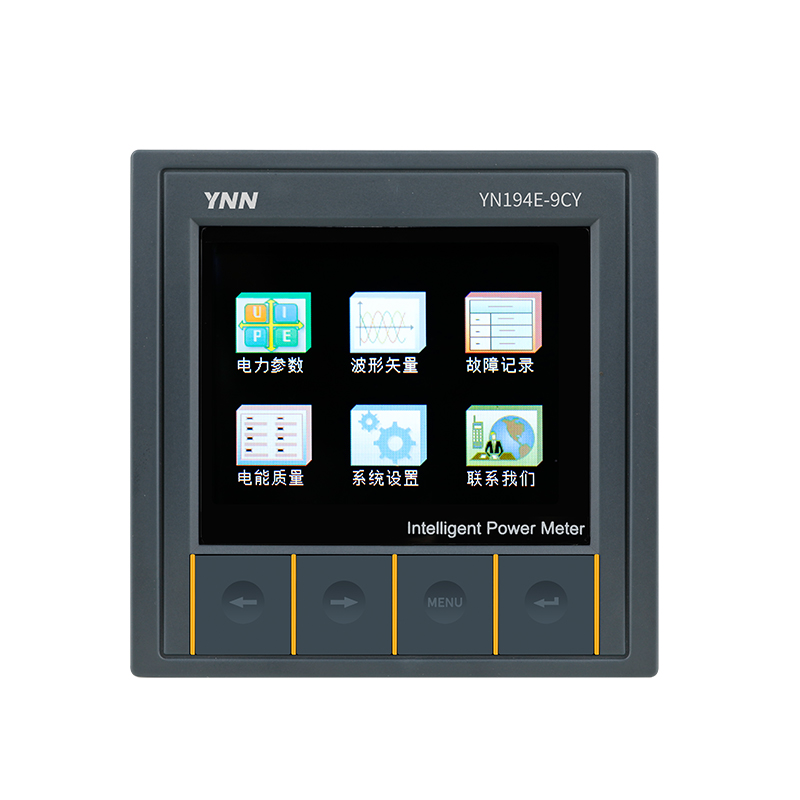

320X240彩屏液晶，全中文圖形界面 |
|
|
|
事 件 |
實時循環保存10條開關量變位、40條定值越限事件 |
|
|
電源 |
工作范圍 |
AC、DC 85V~265V |
|
|
|
功 耗 |
≤4VA |
|
|
輸出 |
數字接口 |
RS-485、MODBUS-RTU協議 |
|
|
|
脈沖輸出 |
標配1路有功脈沖，可憎選1路無功脈沖 |
|
|
|
定值越限 |
默認帶5路定值越限報警 |
|
|
|
開關量輸入(選配) |
4路開關量輸入（可擴充至6路），干接點方式 |
|
|
|
|
Ri<500Ω接通，Ri>100kΩ斷開 |
|
|
|
開關量輸出(選配) |
2路繼電器輸出（可擴充至4路） |
|
|
|
|
繼電器觸點容量：5A/250V AC；5A/30V DC |
|
|
|
模擬量輸出(選配) |
電流4~20mA，負載<390Ω |
|
|
|
|
電壓0~10V，負載>100kΩ |
|
|
環境 |
工作環境 |
-10~55℃ 海拔≤2000m，93%RH，不結露，無腐蝕性氣體 |
|
|
|
儲存環境 |
-30~70℃ |
|
|
安全 |
耐 壓 |
輸入和電源>2kV；輸入和輸出>2kV；電源和輸出>2kV |
|
|
|
絕 緣 |
輸入、輸出、電源對機殼>5MΩ |
|
|
外形型號 |
面框尺寸 |
屏裝配合尺寸 |
開孔尺寸 |
安裝總長 |
|
96型 |
96×96 |
90×90 |
91×91 |
74 |
安裝方法：
1）．在固定的配電柜上，選擇合適的地方開一個儀表安裝孔（91X91mm）；
2）．取出儀表，取下固定夾；
3）．將儀表安裝插入配電柜的儀表孔中；
4）．插入儀表的固定夾。

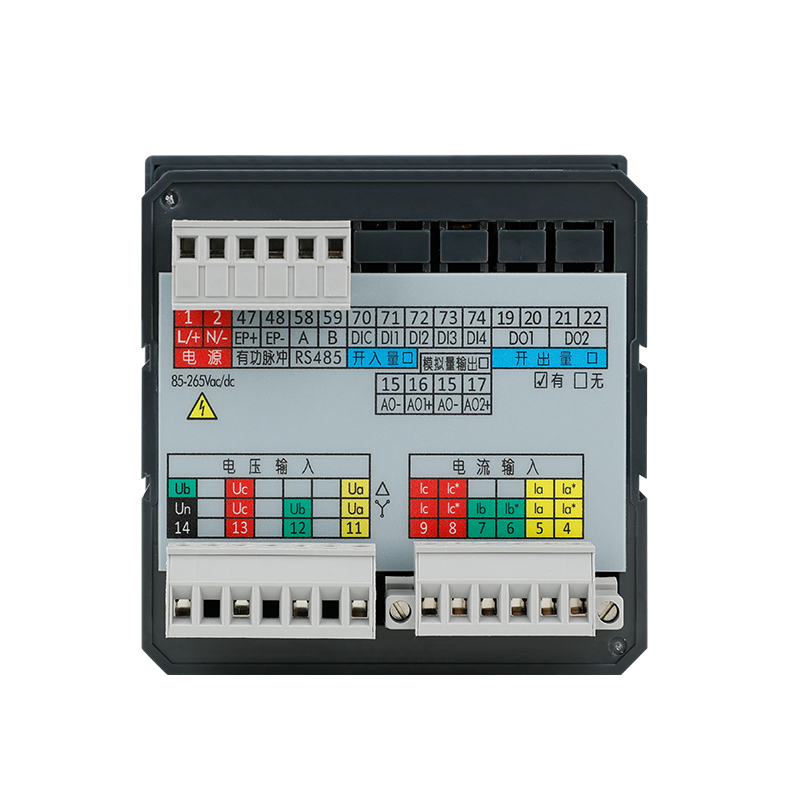

端子接線
上排：電源和選配開關量輸出（15芯）
|
1 |
2 |
47 |
48 |
58 |
59 |
70 |
71 |
72 |
73 |
74 |
20 |
19 |
22 |
21 |
|
電源 |
脈沖 |
通訊 |
四路開關量輸入 |
兩路開關量輸出 |
||||||||||
下排：信號（10芯）
|
UN UC UB UA |
IC IC* |
IB IB* |
IA IA* |
|
||||||
|
14 |
13 |
12 |
11 |
9 |
8 |
7 |
6 |
5 |
4 |
|
注：以上表格中端子接線僅為示意，具體端子接線，以實際儀表上的端子接線為準！
