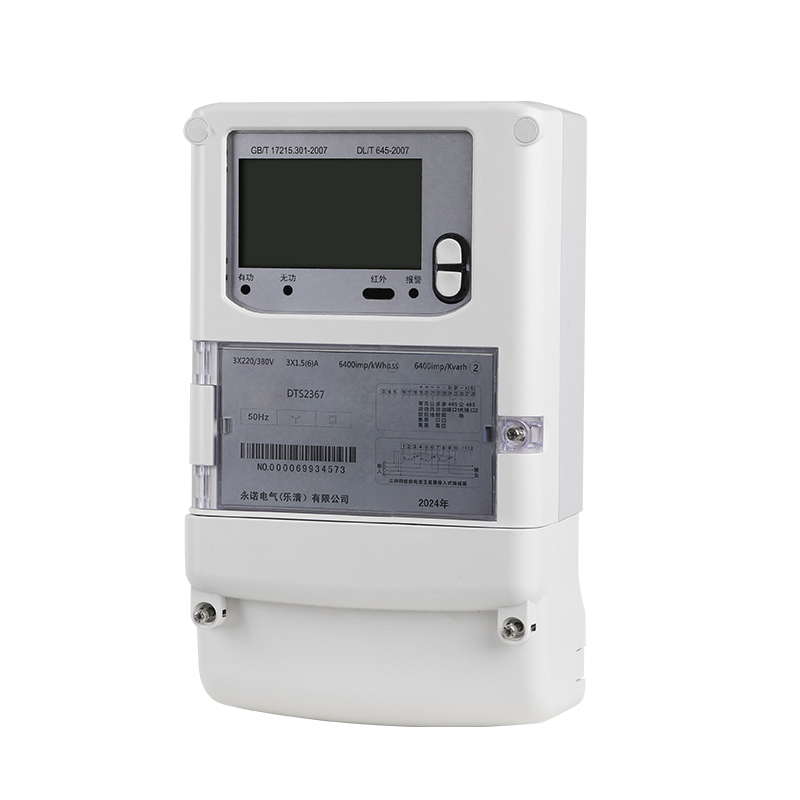

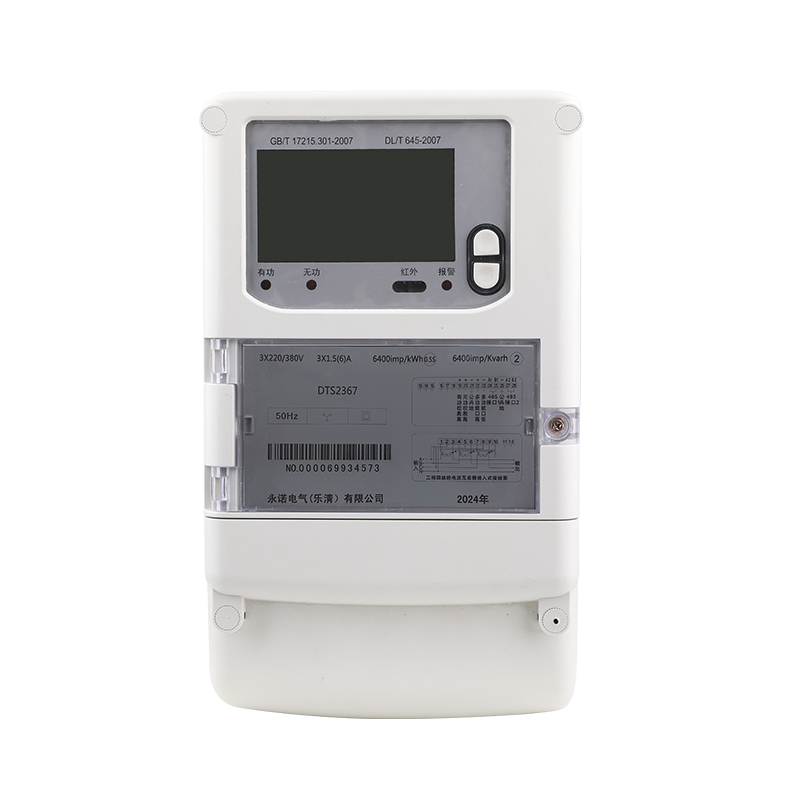

三相智能電能表（0.5S）

電子式三相智能電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的具有現代先進水平的儀表。該表性能指標符合GB/T 17215.323-2008《交流電測量設備特殊要求第23部分：靜止式無功電能表（2級和3級）》、GB/T 17215.321-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表（1級和2級）》、GB/T 17215.301-2007《多功能電能表 特殊要求》、DL/T 614-2007《多功能電能表》、Q/GDW 362-2009《1級三相費控智能電能表技術規范》和Q/GDW 363-2009《1級三相智能電能表技術規范》標準對多功能電能表的各項技術要求，其通信符合DL/T 645-2007《多功能表通信規約》的要求。

產品特點
內嵌高速高精度的交流電壓電流采集模塊，采樣精度高，電能計量實時精確；
能分時計量組合有功電量，正、反有功電量及需量、組合無功，四象限無功電量，并具有485通訊、紅外通訊等功能；
電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力；
三相電源供電（即線路供電方式），三相四線中的任兩相斷電時，電能表仍能正常工作；
在失去交流電源的情況下，電能表能夠保持數據和維持時鐘芯片工作；
低電源功耗。
產品規格
參比電壓Un 額定電流In 脈沖常數
3X220/380V 3X1.5(6)A 6400
3X5(20)A 800
3X10(40)A 400
3X15(60)A 400
3X20(80)A 400
3X57.7/100V 3X1.5(6)A 6400
3X100V 3X1.5(6)A 20000
3X380V 3X1.5(6)A 20000
3X5(20)A 800
3X10(40)A 400
3X15(60)A 400
3X20(80)A 400
技術指標

基本參數

準確度等級 有功0.2S級、0.5S級、1級  無功2級
額定頻率 50Hz
起動電流 有功 0.001In (0.2S級、0.5S級)； 0.002In （直入式0.004In ）(1.0級) 無功 0.003In （直入式0.005In ）(2.0級)
潛動 具有防潛動邏輯設計
外型尺寸 290mm*170mm*85mm
重量 約2.5kg
電氣參數

正常工作電壓 0.8Un～1.2Un
極限工作電壓 0.7Un～1.3Un
電壓線路功耗 ≤1.5W和5 VA （輔助電源≤10VA）
電流線路功耗 ＜2 VA
時鐘電池電壓 3.6V
停電抄表電池電壓 3.0V
復費率工作參數

≤0.5s/d（溫度-30℃～＋65℃）
≥1200mAh
≥10年
氣候條件

正常工作溫度 -20℃～+60℃
極限工作溫度 -30℃～+70℃
存貯和運輸溫度 -40℃～+70℃
存儲和工作濕度 ≤85%RH

外形尺寸及接線圖

外形尺寸                                                                                           開孔尺寸
