當前位置：首頁 > 產品中心 > 電子式電能表 > 單相電子式電能表 > 單相智能電能表

產品中心

PRODUCT

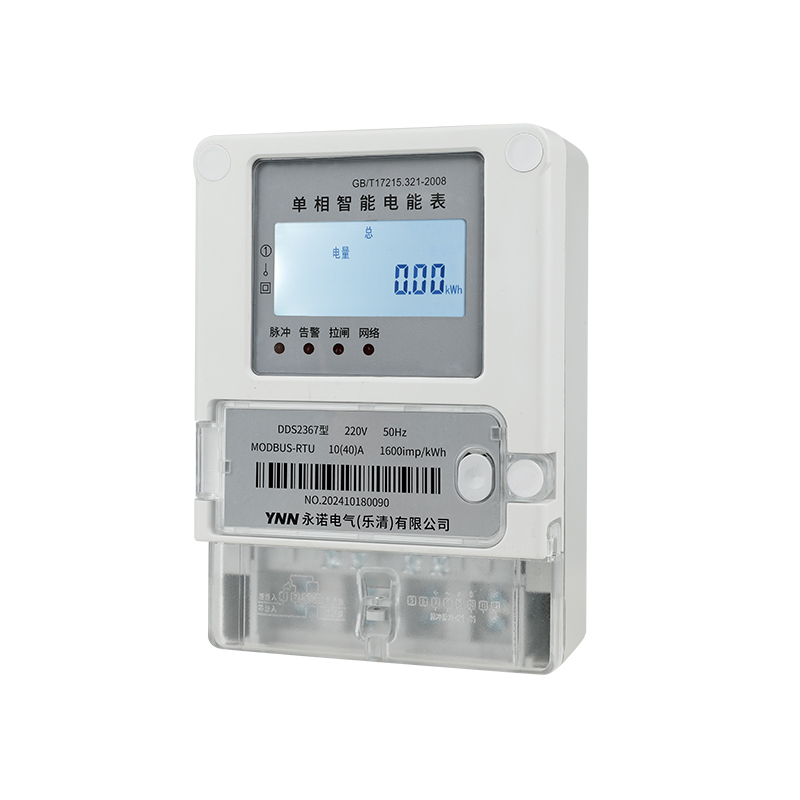

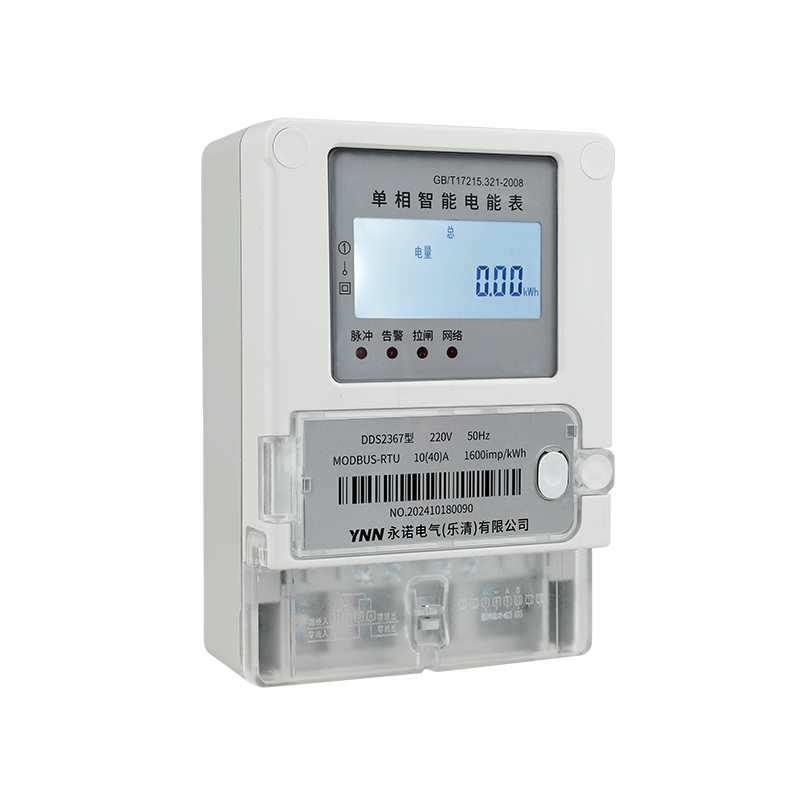

單相智能電能表

單相智能電表是本公司集多年的電表設計經驗，所推出的新一代微型智能電能表。該系列儀表采用高清晰段式LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可通過RS485通訊接口與上位機實際數據交換，實現對電表遠程抄表、遠程控制拉合閘功能，遠程預付費充值功能，極大地方便了用電自動化管理。該系列儀表具有體積小、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T17215、GB/T17883的各項技術要求。

可選儀表類型

(1)單相智能電能表                   (2)單相智能復費率電能表

(3)單相智能費控電能表             (4)單相智能預付費電能表（通過后臺實現預付費）

產品特點

實施監測單相電流、電壓、功率、頻率、功率因數、正反向有功電能、無功電能

長壽命設計

整表功耗低

防竊電能力強

安裝簡便，安裝位置不受影響

低溫特性好 -40℃~+75℃范圍內計量精度不超差

輕載特性好，儀表在低負載時仍保持很好的精度

產品規格
精度等級 額定電壓 電流規格 脈沖常數(imp/kWh)
1 220V 1.5(6)A 1600
5(20)A 1600
10(40)A 1600
15(60)A 1600
20(80) A 1600
30(100)A 1600

技術參數
項目 技術指標
精度等級 有功:1.0級
額定電壓 220
電流規格 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A
工作電壓 正常工作電壓范圍:0.9~1.1Un、極限工作電壓范圍:0.7~1.2Un
參比頻率 50Hz或60Hz
起動電流 直接接入 0.004Ib
經CT接入 0.002In
功耗 電壓線路 ≤5VA/相
電流線路 <4VA/相
脈沖輸出 脈沖寬度:80ms±20ms;光耦隔離,集電極開路輸出
通信接口 RS485，MODBUS-EVEN(其他協議可定制)
時鐘誤差 ≤0.5s/d
溫度范圍 正常工作溫度:-10℃-+45℃；極限工作溫度:-20℃-+55℃；存儲溫度:-40℃-+70℃
相對濕度 ≤95%(無凝露)
平均無故障工作時間 ≥50000
外形尺寸及接線圖

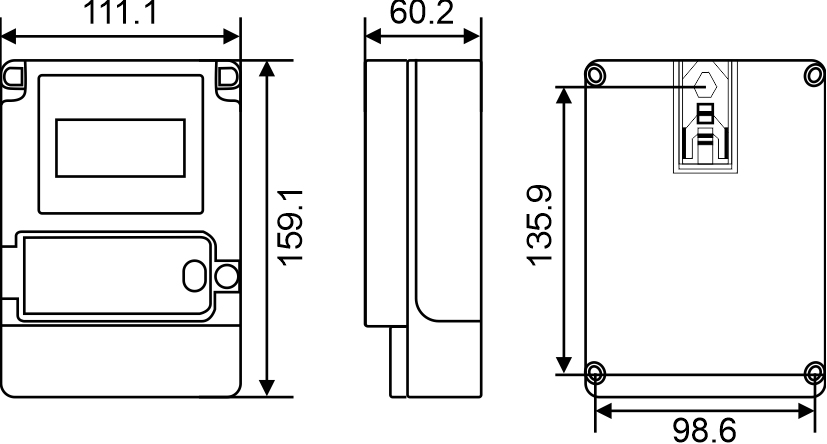

外形尺寸

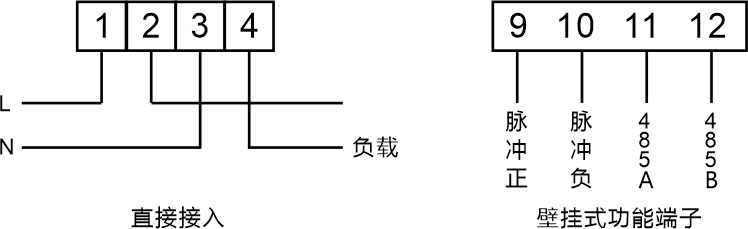

接線圖


安裝請注意事項及方法

1、儀表應在室內通風安裝

2、安裝接線時應按照儀表實物側面的接線圖進行接線，最好有銅接線頭接入。對于直接接入式儀表接線時應注意進線和出線方向并將螺釘擰緊，避免因接觸不良引起儀表工作不正常;經電流互感器接入式的儀表接線時應注意電流互感器次級的極性。
