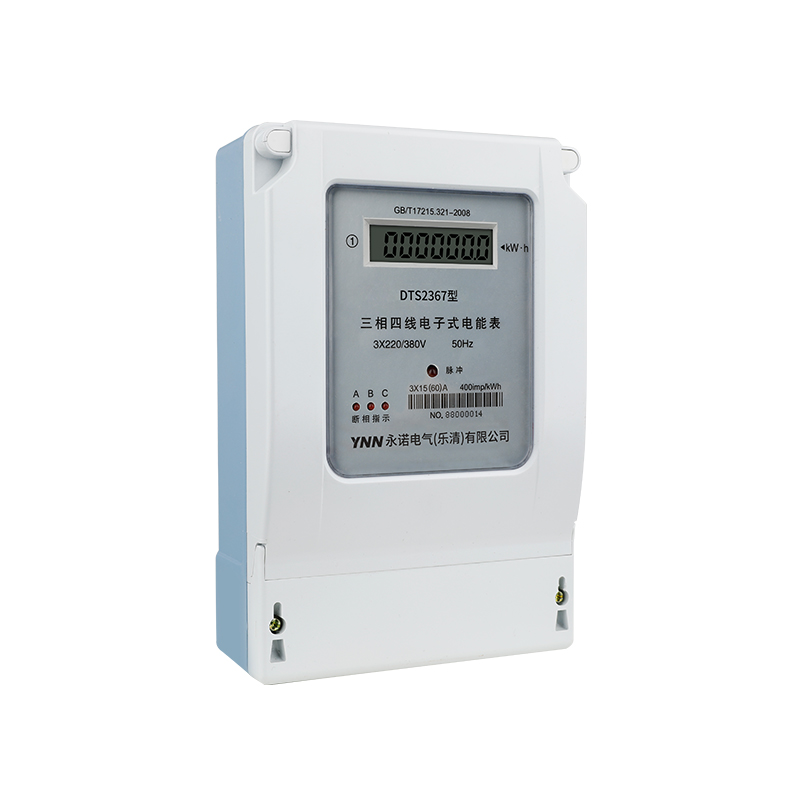

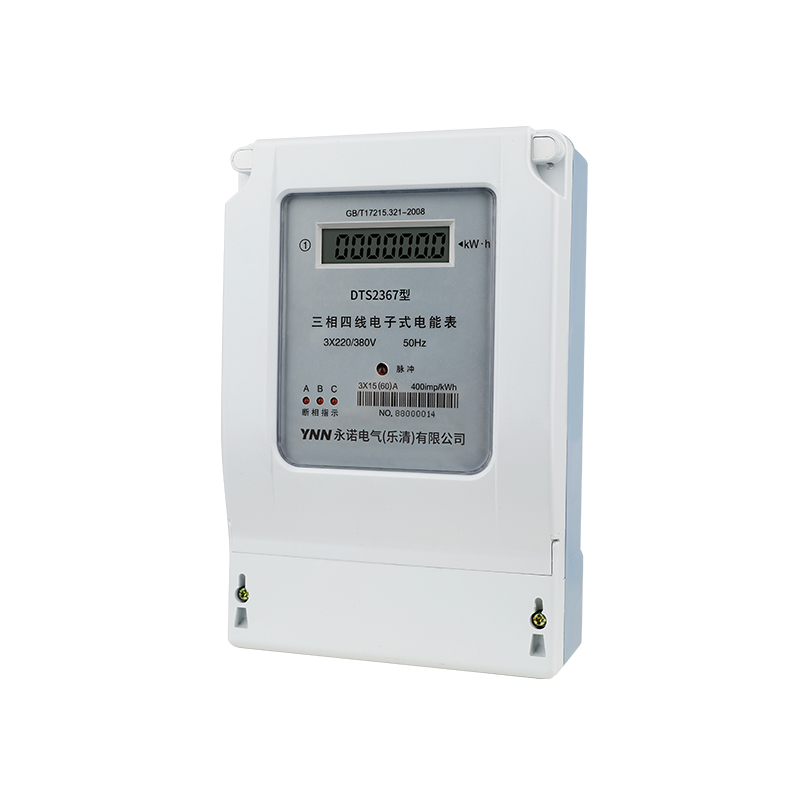

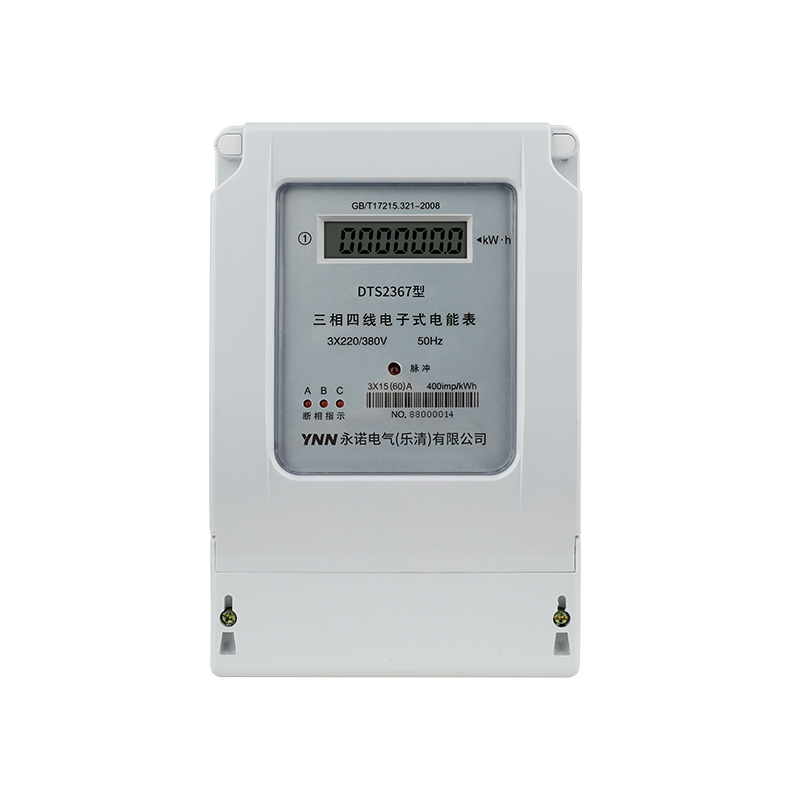

三相電子式電能表采用大規模專用集成電路、表面安裝的國際先進技術，設計獨特、工藝精湛、在設計、生產、測試、老化和出廠檢驗等各個環節，以高可靠性作為產品的首要目標與傳統感應式電能表相比，該表具有測量精度高、穩定性好、體積小、重量輕、功耗低、易于實現現代化管理功能的擴展，并具有缺相指示，脈沖輸出信號。
實施監測三相有功電能
長壽命設計
低溫特性好 -40℃~+75℃范圍內計量精度不超差
輕載特性好，儀表在低負載時仍保持很好的精度
整表功耗低
安裝簡便，安裝位置不受影響
1、規格
| 精度等級 | 額定電壓(V) | 標定電流(A) |
| 1 | 3X220/380 | 1.5(6)，3(6)，5(20)，10(40），15(60)，20(80) ，30(100) |
| 2 | 3X100 | 1.5(6) |
| 2 | 3X380 |
1.5(6) |
2、起動
在規定電流條件下，儀表應能起動并連續記錄（見表）
|
儀表 |
儀表等級 |
功率因數 |
||
|
|
|
2 |
3 |
|
|
直接接通 |
0.04 Ib |
0.05 Ib |
0.01 Ib |
1 |
|
經互感器 |
0.002In |
0.003In |
0.005In |
1 |
3、潛動
當施加115%額定電壓，電流回路無電流時，電量輸出不多于1個脈沖。
4、電氣參數
| 正常工作電壓 | 0.9--1.1額定電壓 |
| 極限工作電壓 | 0.8--1.15額定電壓 |
| 功率消耗 | ≤2W和10VA |
5、氣候條件
| 正常工作溫度 | -20--45℃ |
| 極限工作溫度 | -45--55℃ |
| 存儲和運輸溫度 | -25--70℃ |
| 年平均溫度 | ≤ 75% 一年中的30天( 以自然方式擴散)溫度可達95%其余時間有時可達85% |
