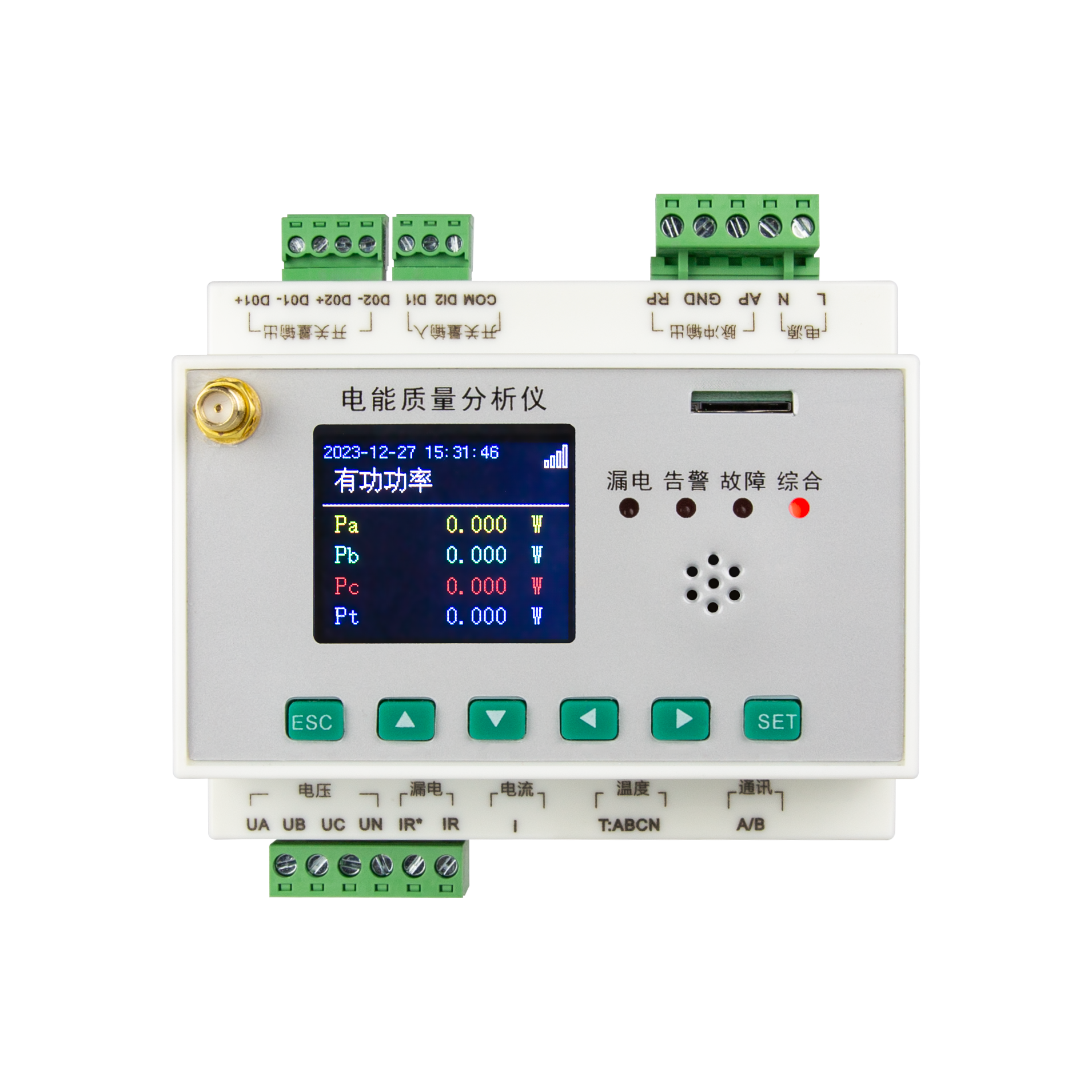

導軌彩屏電能質量分析儀，是針對電力系統、工礦企業、公用設施、智能大廈的能效管理、計量改造需求而設計的一款智能儀表，它采用高亮度彩屏顯示，通過面板按鍵來實現儀表操作和參數設置，集成了全部電力參數 的測量(如單相或者三相的電流、電壓、有功功率、無功功率、視在功率、頻率、功率因數)、多種電力質量分析參數(THDu、THDi、電壓波峰系數、電話波形因子、電流K系數、電壓電流矢量分析、電壓電流不平衡度分析等)。同時它具有多種外圍接口功能可供用戶選擇，帶有RS485通訊接口，采用MODBUS-RTU協議，具有4G通訊功能，采用MQTT協議可滿足通訊聯網管理的需要;帶開關 輸入和繼電器輸出可實現斷路器開關的“遙信”和“遙控”的功能，非常適合于實時電力監控系統。
| 技術參數 | 指標 | ||
| 配電網絡 | 三相三相、三相四線 | ||
| 輸入測量顯示 | 電壓 | 額定值 | AC100V 220V 380V(訂貨時請注明) |
| 過負荷 | 1.2倍:持續;2 倍(10秒) | ||
| 功耗 | <0.1VA(每相) | ||
| 阻抗 | >1M2 | ||
| 精度 | 0.2級 | ||
| 電流 | 額定值 | 5A-600A(訂貨時請注明) | |
| 過負荷 | 1.2倍:持續;2 倍:(0.5S) | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | ≤10mΩ | ||
| 精度 | 0.2級 | ||
| 頻率 | 40~65Hz±0.02Hz | ||
| 功率 | 三相總有功，精度0.5級 | ||
| 三相總無功，精度1級 | |||
| 電能 | 四象限電能計量 | ||
| 電能質量 | 三相電壓、電流各次諧波含有率 2~63次 | ||
| 總、奇次、偶次諧波畸變率 | |||
| 波峰系數、K系數、電話波形因子、電壓矢量、電流矢量, | |||
| 電壓不平衡度、電流不平衡度 | |||
| 電源 | 工作范圍 | AC/DC:100V～240V | |
| 功耗 | ≤ 10VA | ||
| 輸出模塊 | 脈沖輸出 | 2路電能脈沖輸出，光耦集電極輸出 | |
| 通訊 | 1路 RS485接口 | ||
| 開關量輸入 | 2 路 DI，遙測開關輸入測量，無源干結點輸入 | ||
| 繼電器輸出 | 2 路 DO，觸電容量:5A 250VAC,5A 30VDC | ||
| 可選功能 | 4路溫度 | PT100 熱電阻，-25°C~+125°C | |
| 1路漏電 | 1A/1mA(回路電流:16-1500A) | ||
| 通訊 | 4G | ||
| 工作條件 | 環境溫度: -10 ~55℃℃，相對濕度 ≤95% 海拔高度 ≤ 2500m | ||
| 存儲環境 | -30～+70℃ | ||
