導軌式單相預付費電能表主要用于頻率在 45~65Hz 范圍內的單相網絡的電能管理領域?？蓽y(cè)量電網中的電量信息，通過加密的IC卡或485通訊與上位機進行數據交互。儀表內置大功率繼電器(80A)可實現本地分、合閘操作，從而實現預付費功能;用戶可根據現場實際情況設置電能表內部參數，使用方便、操作簡單、精確度高;廣泛用于各類住宅、智能建筑、集貿商場及集體宿舍、學校等領域。導軌式單相預付費電能表為直接輸入型電能表，最大輸入電流 80A。產品符合 GB/T17215、GB/T17883 相關標準，是改革傳統用電體制,提高用電管理水平的理想電表。
實時監測：電壓、電流、功率、頻率、功率因數、電能
顯示：LCD液晶顯示
通訊：1路RS485通訊功能，MODBUS-RTU協議或DLT645-2007協議
預付費功能：用戶可以預先充值使用電量，有效控制電費支出，避免欠費停電
斷電保護：在余額不足或欠費時具備斷電保護功能，保障設備安全
多種充值方式：支持多種充值渠道，如微信、支付寶支付等，方便用戶充值
應用領域：工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域 定
定制化：可為企業提供LOGO，外觀，功能等定制化服務
| 產品名稱 | 精度等級 | 額定電壓 | 電流規格 | 脈沖常數 |
| 導軌式單相預付費電能表 | 1.0 | 220V | 5（20）A | 3200imp/kWh |
| 10（40）A | 3200imp/kWh | |||
| 15（60）A | 3200imp/kWh | |||
| 20（80）A | 3200imp/kWh |
| 項目 | 技術指標 |
| 電能精度等級 | 1.0 級 |
| 電能計量范圍 | 0~999999.9KWh |
| 額定電壓 | AC110V AC 220V |
| 電流規格 | 5(20)A、10(40)A、20(80)A |
| 工作電壓 | 正常：0.9~1.1Un 極限：0.7~1.2Un |
| 參比頻率 | 45~65Hz |
| 啟動電流 | 0.004Ib |
| 功耗 | ≤5VA |
| 脈沖輸出 | 脈沖寬度：80±20ms 光耦隔離輸出 |
| 數字通訊 | RS485 接口，Modbus-RTU 協議 波特率 9600bps，無校驗 |
| 溫度范圍 | -10℃~+55℃ |
| 相對濕度 | ≤95% 無凝露 |
| 外形尺寸 | 76×93×76 |

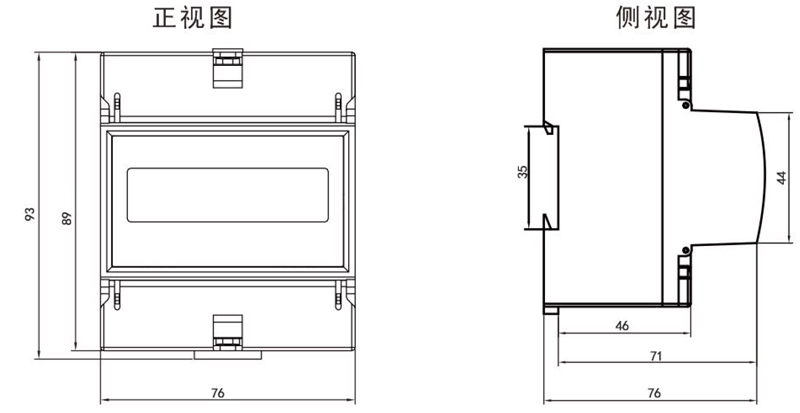

外形尺寸

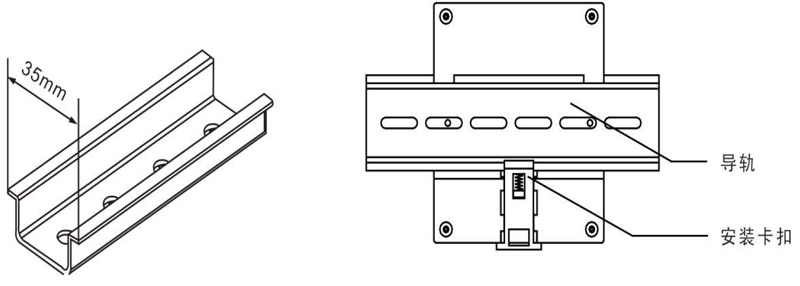

安裝圖
采用 35mm 標準導軌安裝方式，如下圖：

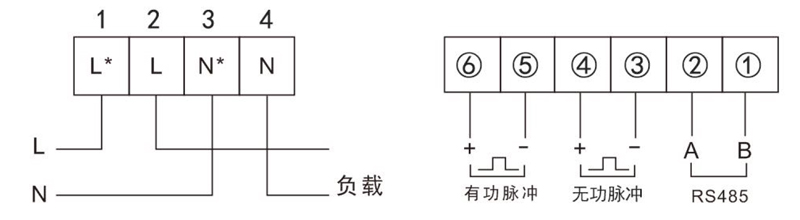

接線圖
注意：接線時務必?cái)Q緊螺絲，避免因接觸不良導致儀表不正常工作。
