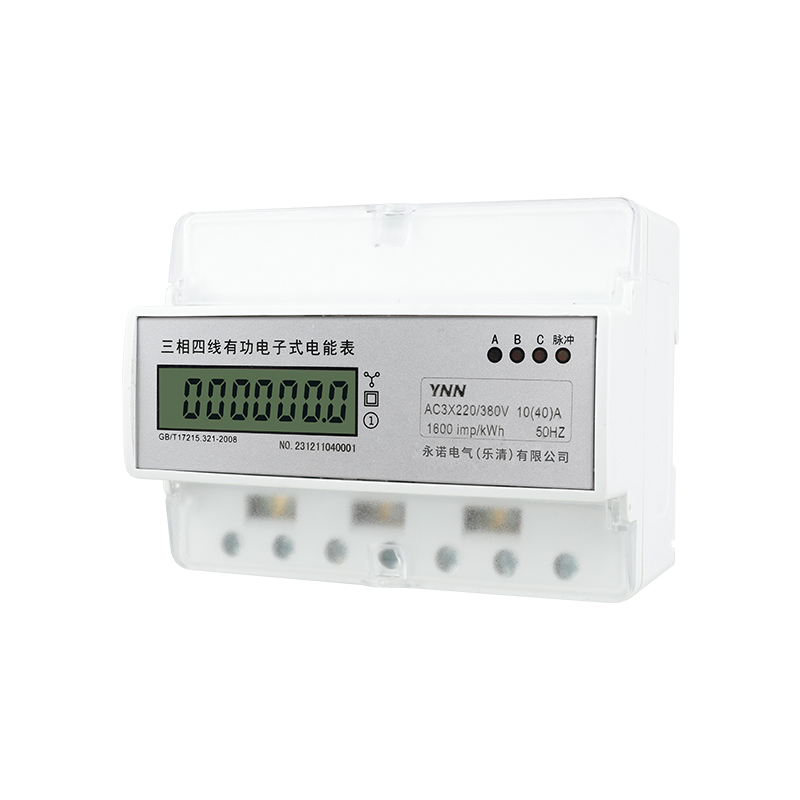

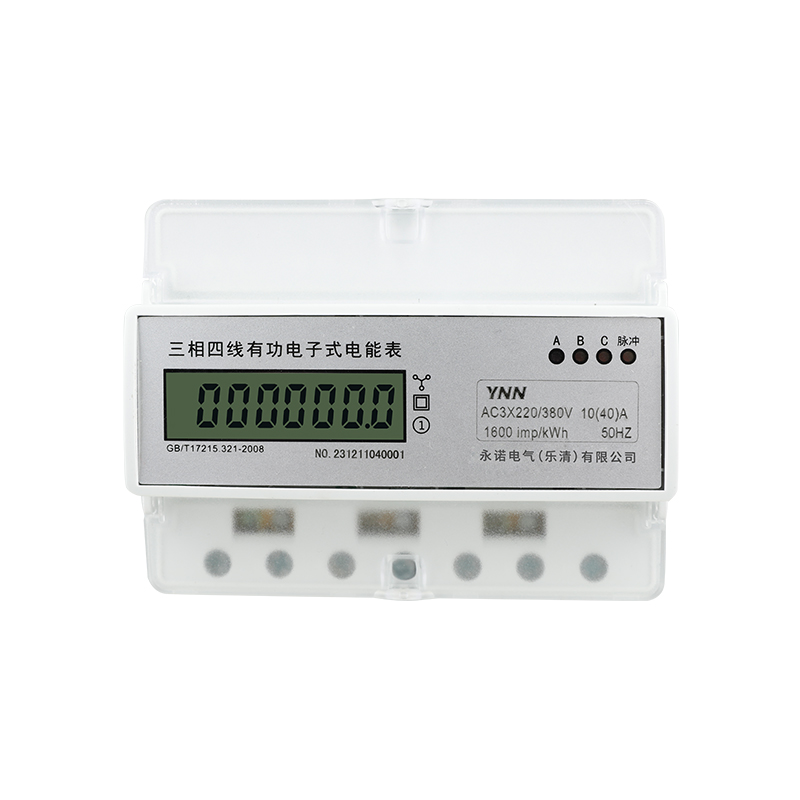

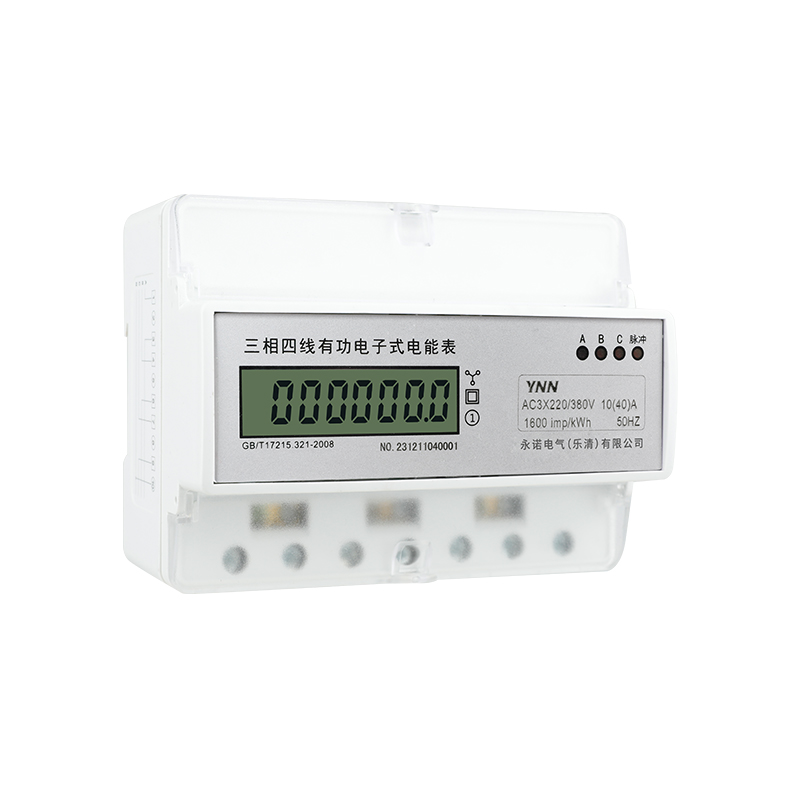

YN40三相四線有功電子式電能表

三相四線有功電子式電能表系我公司采用微電技術計量電能，采用進口專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術研制開發的新型三項全能電子式電能表，該電能表完全符合GB/T17215.321-2008國家標準和IEC6205」-21國際標準中1級三相有功電能表的相關技術要求;具有可靠性好、體積小、重量輕、外表美觀、工藝先進等特點:并具有良好的抗電磁干擾、低自耗節電、高精度、高過載、高穩定性、防竊電、長壽命:該表適用于計量額定頻率為50Hz或60Hz的三相交流有功電能。供固定安裝在室內適用，適用于環境溫度不超過一25-55',相對濕度不超過 95%,且空氣中不含有腐蝕性氣體及避免塵沙、霉菌、鹽霧、凝露、昆蟲等影響。
產品資料下載
產品特點

實時監測有功電能

5+1位寬溫型LCD液晶顯示

35mm標準導軌安裝方式，提高工作效率

斷電后數據自動保存，不丟失記錄

應用領域：工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域

定制化：可為企業提供LOGO，外觀，功能等定制化服務

技術參數

三相四線有功電子式電能表規格

名稱 準確度 額定電壓UB 額定電流
三相四線電能表 1級 220/380V、57.5/100V 1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A、5(80)A、20(100)A


誤差極限

帶有平衡負載時電能表的基本誤差極限

電流值 功率因數(COSφ) 百分?jǐn)?shù)誤差限(%)
直流接入 經互感器接入 1級 2級
0.05Ib 0.02Ib 1.0 ±1.5 ±2.5
0.1Ib 0.05Ib 0.5L ±1.5 ±2.5
0.8C ±1.5
0.1Ib~1MAX 0.05Ib~1max 1.0 ±1.0 ±2.0
0.2Ib~1max 0.1Ib~lmax 0.5L ±1.0 ±2.0
0.8C ±1.0 -


安裝注意事項
1.安裝三相四線有功電子式電能表需有經驗的電工或?qū)I(yè)人員，并確定讀完本手冊.
2.電能表應安裝在室內通風干燥的地方，采用35mmDIN標準導軌式安裝，安裝電能表的底板應固定在堅固耐火，不易振動的墻上
3.在有污穢及可能損壞機構的場所，電能表應安裝在保護柜內.
4.安裝接線時應按照電能表右側面上的接線圖或本說明書上的相應接線圖進行接線，最好適應多股銅線引入，避免因接觸不良而引起
三相四線有功電子式電能表工作不正常或燒毀。
外形尺寸及接線圖

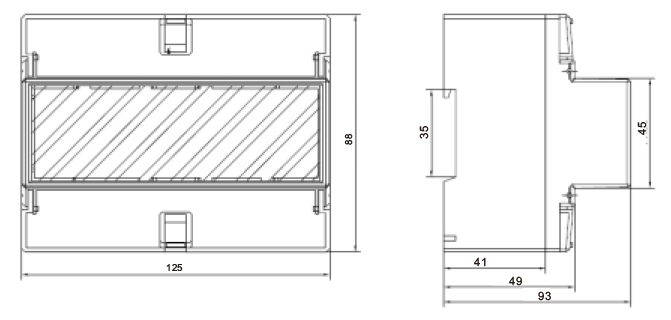

外形圖

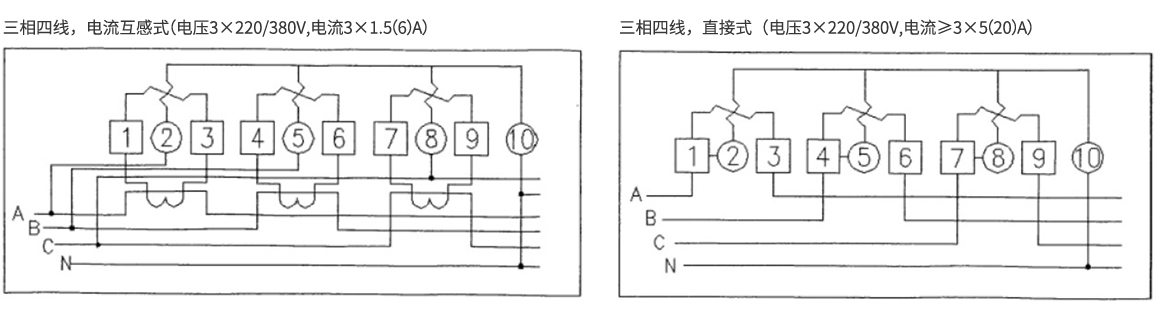

接線圖
