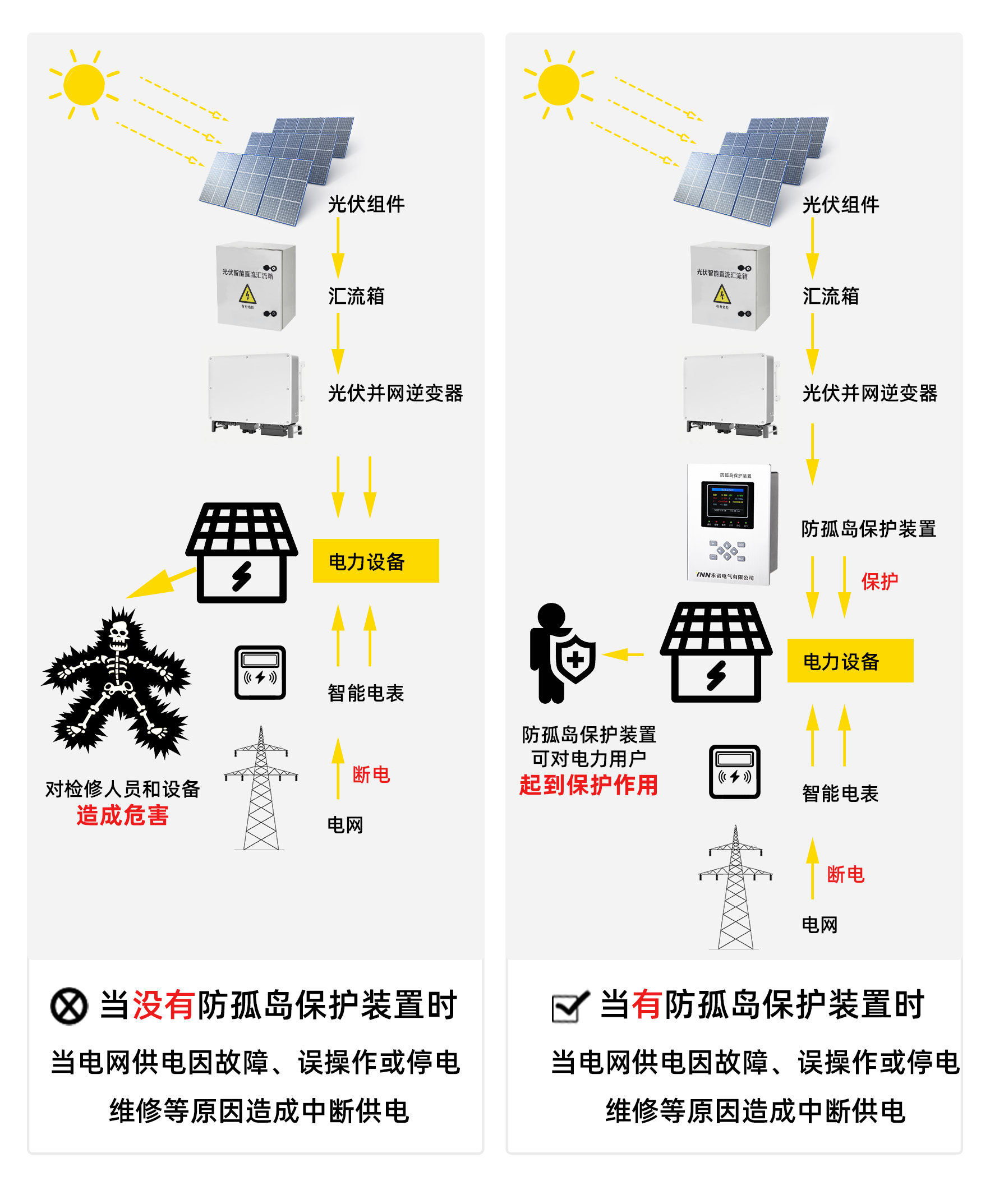

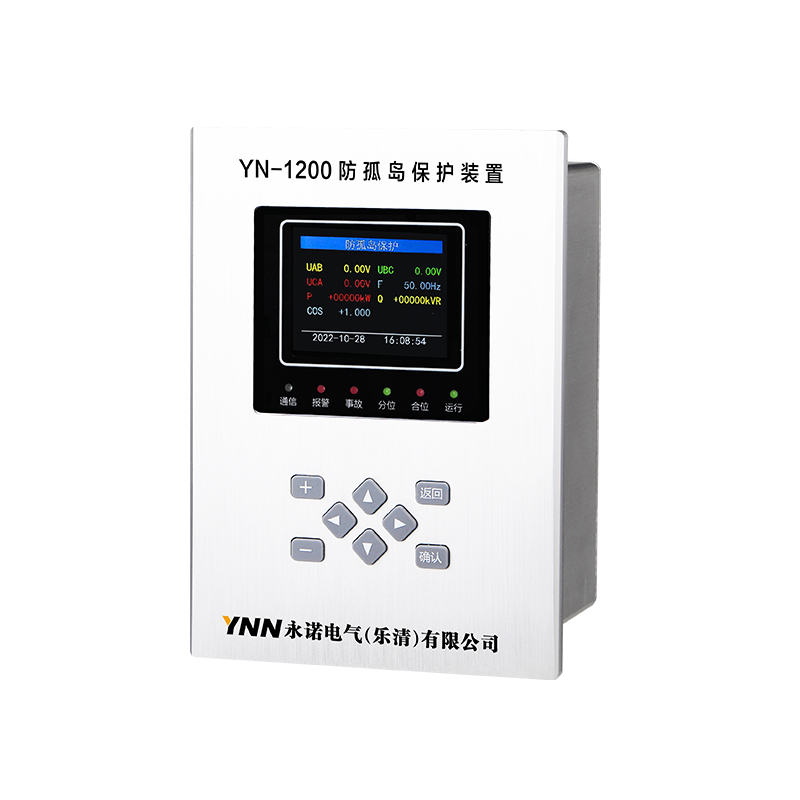

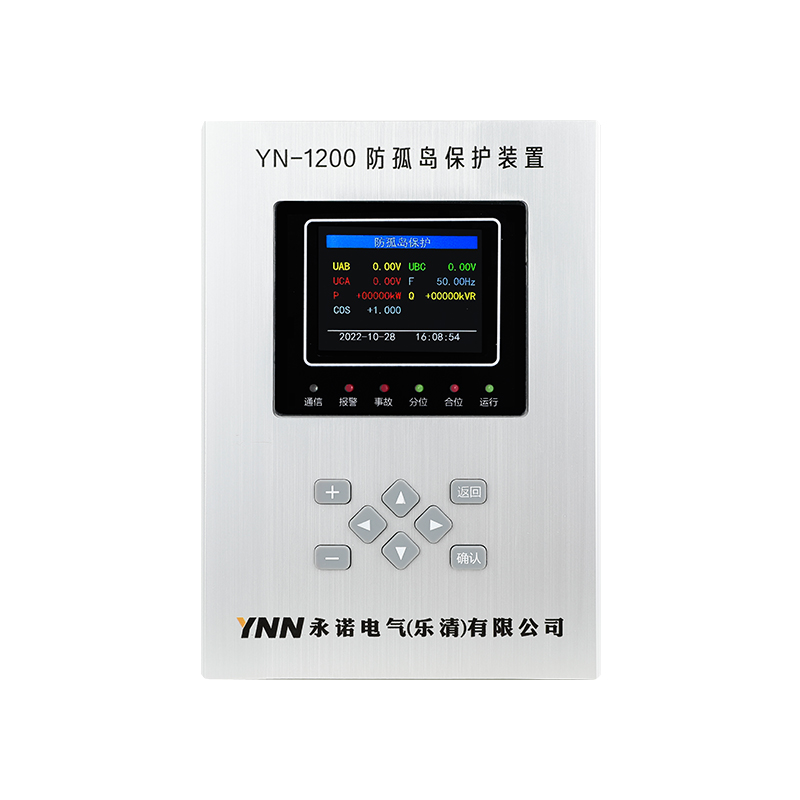

防孤島保護測控裝置主要適用于35KV、10KV及以下電光伏電站、風電站的小電源并網供電系統，在發生孤島現象時，作為后備保護可以快速切出分布式孤島電源。該保護裝置具有低頻、高頻、頻率突變、低壓、高壓、逆功率、線路失壓跳閘、有壓合閘、聯跳等保護功能。
當孤島現象發生時，立即切斷電源，保障設備和檢修人員的安全。
保障電力供應的穩定性和可靠性?：防孤島保護裝置可以有效地防止電網中的局部過載運行，避免其對整個電網的穩定運行產生影響，從而保障電力供應的穩定性和可靠性? ?
防止故障擴大?：當電網中某一局部出現故障時，防孤島保護裝置可以快速切離該局部電網，防止故障擴大對整個電網的影響，從而有效地降低了故障造成的損失? ?
提高安全性?：防孤島保護裝置可以監測電網的運行狀態，及時發現并處理潛在的問題，提高電網的安全性，從而保障電力系統的穩定運行?
獨立采樣回路和單獨通道?：防孤島保護裝置具有獨立采樣回路和單獨通道，保證了監測精度和保護的抗飽和性能，方便保護的投入和退出? ?
自保功能和替代性?：每個斷路器對應一個操作回路，具有斷路器跳合閘線圈保護功能，并且可以替代常規繼電器的保護，減少維護量?
1、速斷保護
2、過流Ⅰ斷、Ⅱ斷保護
3、過負荷保護
4、零序保護
5、低頻Ⅰ斷、Ⅱ斷保護
6、高頻Ⅰ斷、Ⅱ斷保護
7、頻率突變
8、低電壓Ⅰ斷、Ⅱ斷保護
9、過電壓Ⅰ斷、Ⅱ斷保護
10、逆功率保護
11、失壓跳閘
12、有壓合閘
13、PT斷線
14、CT斷線
15、外部聯跳
| 環境條件 | 上環境溫度 | -25℃~+70℃ |
| 上相對濕度 | 5%RH~95%RH(產品內部不凝露，不結冰) | |
| 上大氣壓力 | 80kPa~110kPa | |
| 功率消耗 | 交流電流回路 | 當In=5A 時，每相不大于0.5VA；當In=1A時，每相不大于0.3VA |
| 交流電壓回路 | 當額定電壓時，每相不大于0.5VA | |
| 直流電源回路 | 當正常工作時，不大于5W；當裝置動作時，不大于10W | |
| 過載能力 | 上交流電流回路 | 2倍額定電流，連續工作；10倍額定電流，允許10s；40倍額定電流，允許1s |
| 交流電壓回路 | 1.4倍額定電壓，可連續工作 |
絕緣性能
▲絕緣電阻
在正常試驗大氣條件下，裝置的外引帶電回路部分和外露非帶電金屬部分及外殼之間，以及電氣上無聯系的各回路之間，用500V的兆歐表測量其絕緣電阻值不小于100MΩ。
▲介質強度
在正常試驗大氣條件下，裝置能承受頻率為50Hz，歷時1min的工頻耐壓試驗而無擊穿閃絡及元件損壞現象。試驗過程中，任一被試回路施加電壓時，其余回路等電位互聯接地。強電回路:AC 2KV或DC2.8KV，電回路:AC0.5KV或DC0.7KV。
▲沖擊電壓
在正常試驗大氣條件下，裝置的直流輸入回路、交流輸入回路、輸出觸點等各回路對地，以及電氣上無聯系的各回路之間，能承受1.2/50rs的標準雷電波的短時沖擊電壓試驗，強電回路5KV，弱電回路1KV。
耐濕熱性能
裝置能承受GB/T 7261第20章規定的交變濕熱試驗。試驗溫度+40℃士2℃、相對濕度(93±3)%，試驗時間為48h(每一周期時間為24h)，在試驗結束前2h內，測量各外引帶電回路部分對外露非帶電金屬部分及外殼之間、以及電氣上無聯系的各回路之間的絕緣電阻應不小于1.5MΩ;介質強度不低于規定介質強度試驗電壓值的75%。
電磁兼容
| 上輻射電磁場騷擾試驗 | 滿足GB/T14598.9-2002(IEC60255-22-3:2000，IDT)規定的Ⅲ級試驗 |
| 快速瞬變干抗試驗 | 滿足GB/T14598.10-2007(idtIEC60255-22-4:2002)規定的I級試驗 |
| 1MHz脈沖群干擾試驗 | 滿足GB/T14598.13-2008(eqVIEC60255-22-1:2007)規定 的Ⅲ級試驗 |
| 靜電放電試驗 | 滿足GB/T 14598,14-1998(idtIEC 60255-22-2:1996)規定的4級試驗 |
| 電磁發射試驗 | 滿足GB/T 14598.16-2002(IEC 60255-25:2000，IDT)規定的A類試驗 |
| 浪涌(沖擊)抗擾度 | 滿足GB/T17626.5-2008(itIEC61000-4-5:2006)規定的4級試驗 |
| 射頻場感應的傳導騷擾度 | 滿足GB/T17626.6-2008(idtIEC61000-4-6:2006)規定的Ⅲ級試驗 |
| 工頻磁場抗擾度 | 滿足GB/T17626.8-2006(idtIEC 61000-4-8:2001)規定的4級試驗 |
| 脈沖磁場抗擾度 | 滿足GB/T17626,9-1998(idtIEC61000-4-9:1993)規定的4級試驗 |
| 直流電源電壓突降和電壓中斷影響 | 允許GB/T8367-1987(eqv IEC60255-11:1979)中要求100 ms的電壓中斷，30%電壓突降0.5s。 |
