當前位置：首頁 > 產品中心 > 智能保護測控 > 智能操控裝置 > 智能操控裝置液晶款（無線測溫選配）

產品系列

PRODUCT

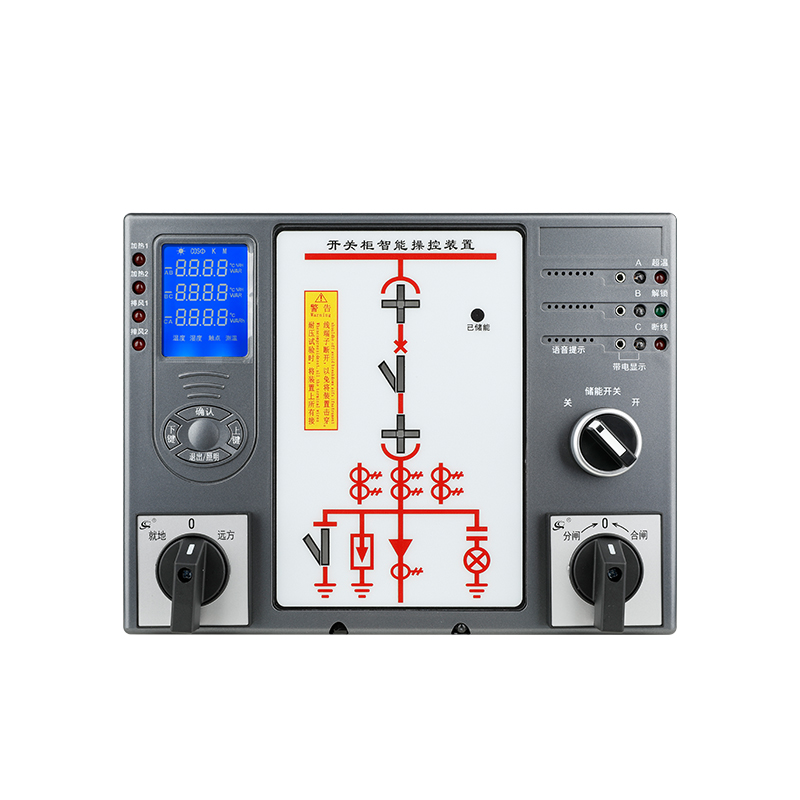

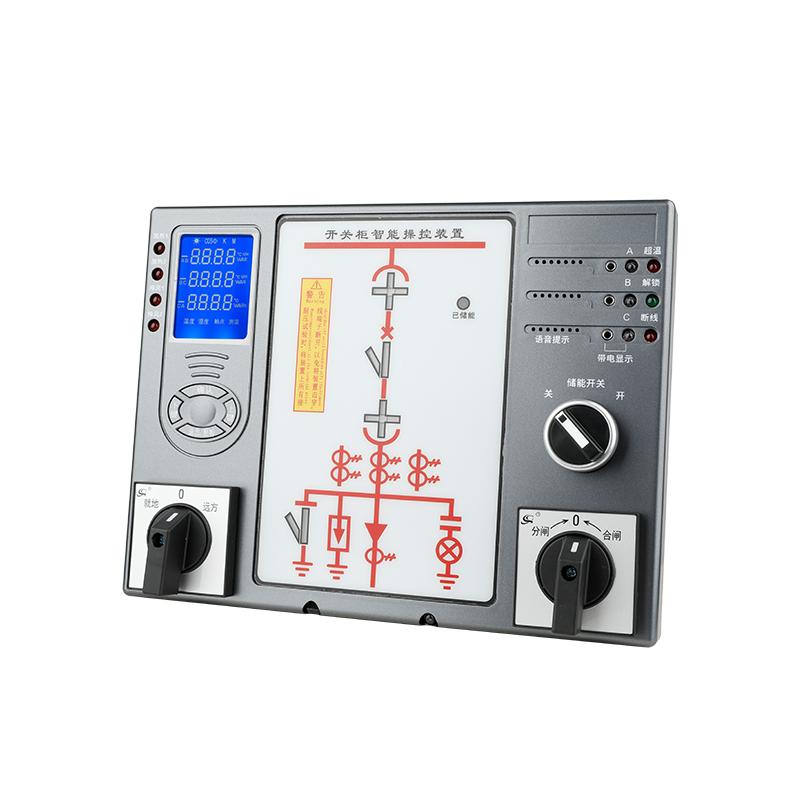

智能操控裝置液晶款（無線測溫選配）

本產品是一款全新概念的開關柜智能操控裝置，其功能強大，適用于3-35KV戶內的中置柜、手車柜、固定柜、環網柜等多種開關柜。本產品采用單片機智能化控制，可判斷并顯示開關分合狀態、開關手車位置對誤操作作出語音警告提示。它可以實時采集柜內的溫度和濕度，并根據用戶設置自動調節柜內溫濕度環境。本產品還可提示用戶高壓是否帶電，并根據情況實施電磁鎖工作狀態。本產品可以選配母線觸頭測溫，可帶3點測溫、6點測溫9點測溫、12點測溫等，可實時監視母排、斷路器上下觸頭等接點的溫度，本產品的RS485通訊接口可使裝置與變電站其它設備組成實時的微機防誤監控系統。本產品采用獨特的抗干擾設計和工業級的電子元件制造，抗干擾能力強，可靠性高。公司除擁有以上系列標準配置產品以外，還可根據用戶要求，為用戶量身定做不同功能組合產品，適應用戶的多樣化需求。

產品資料下載
產品特點

根據圖紙或圖片定做,避免現場開關狀態對不上.

實時判斷顯示開關狀態

實時采集數據，進行數據分析，提高設備的運行效率和可靠性

用戶可以通過網絡在任何地點、任何時間進行操作，提高操作的靈活性和便捷性

實時采集柜內溫度和濕度,并自動調節柜內溫濕度

廣泛應用于多個領域，主要包括電力系統、工業自動化、能源管理等領域

技術參數
工作電壓 裝置供電:AC/DC100-220V+10% 50HZ。負載供電:AC220V+10% 50HZ
電壓回路功耗 ≤15VA
抗電強度 外殼與端子間≥AC2000V
絕緣性能 外殼與端子間大于100MQ
通訊 RS485接口，MODBUS協議，出廠地址可設，波特率9600
溫濕度控制范圍 溫度0℃-120℃；濕度0%RH-99%RH
觸頭溫度測量 可選配3點測溫、6點測溫、9點測溫、12點測溫等
測量精度 溫度土2℃ 濕度土5%RH
多電量測量(選配) 測量三相電壓、電流、功率、功率因數、電能等
工作環境 正常工作溫度-20℃-70℃，年平均濕度<95%
抗電磁干擾性能 符合IEC60255-22的標準規定
顯示方式 藍屏液晶顯示

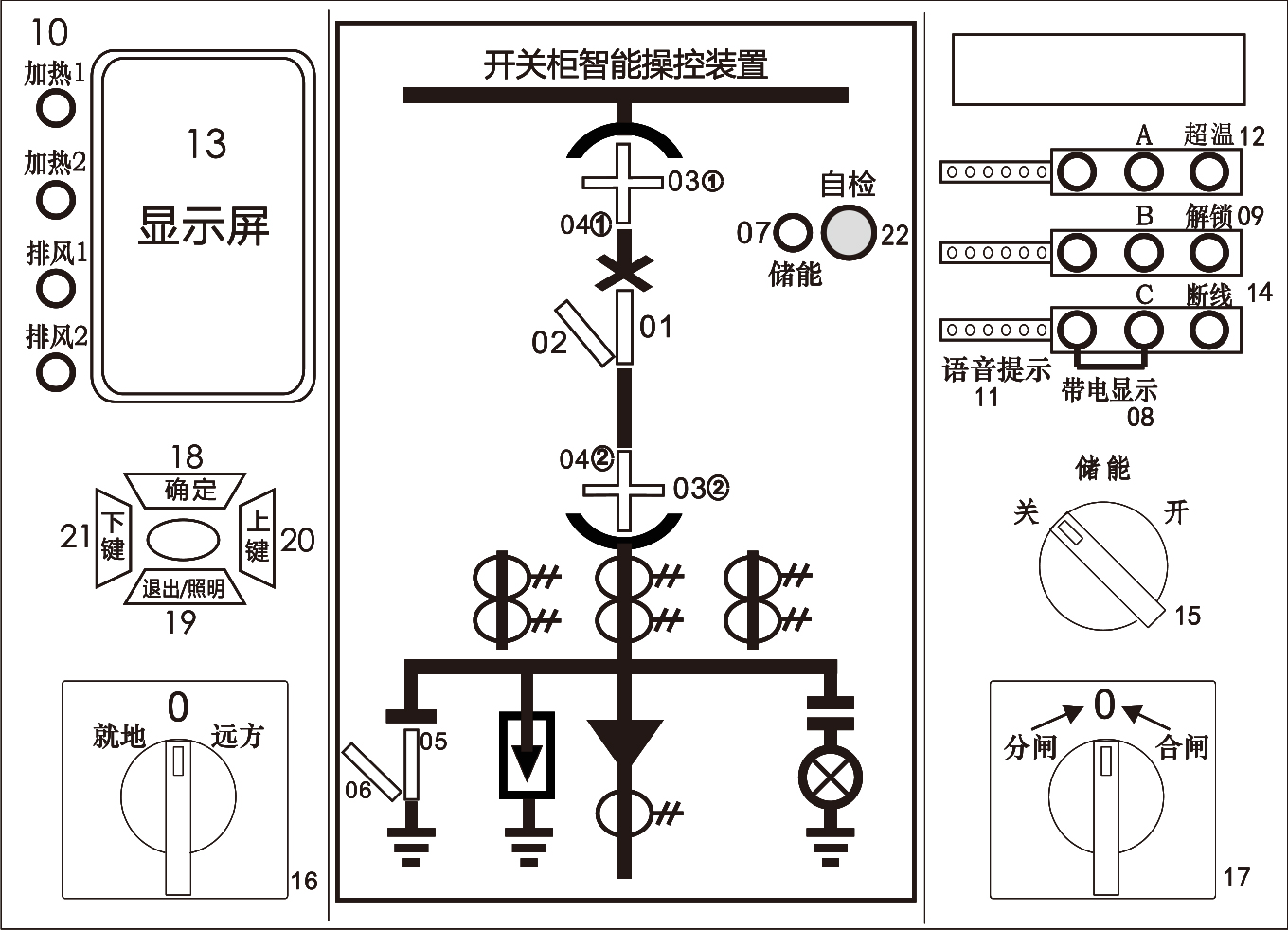

面板與功能說明


(注:圖中編號是為了說明版面的指示功能,實際儀器上無編號)

01斷路器合閘指示 02 斷路器分閘指示
03①、03②試驗位置指示 04①、04② 工作位置指示
05 接地開關合指示 06 接地開關分指示
07 儲能指示 08 三相帶電指示(ABC)及核相孔
09 閉鎖指示 10 加熱/除濕/超溫排風指示
11 語音提示 12 觸頭超溫告警指示燈
13 液晶顯示屏 14 斷線報警指示
15 儲能旋鈕開關 16 遠方/就地轉換開關
17 分閘/合閘轉換開關 18 菜單鍵和確定鍵
19 返回鍵和照明控制鍵 20 上翻鍵和數字增加鍵
21 下翻鍵和數字減少鍵 22 帶電自檢按鍵(選配)


功能配置

1、斷路器狀態顯示    2、手車位置顯示        3、接地刀位置顯示        4、儲能狀態指示

5、高壓帶電指示       6、溫濕度控制功能     7、智能防誤語音提示     8、通訊功能         9、觸頭測溫功能（無線測溫選配）

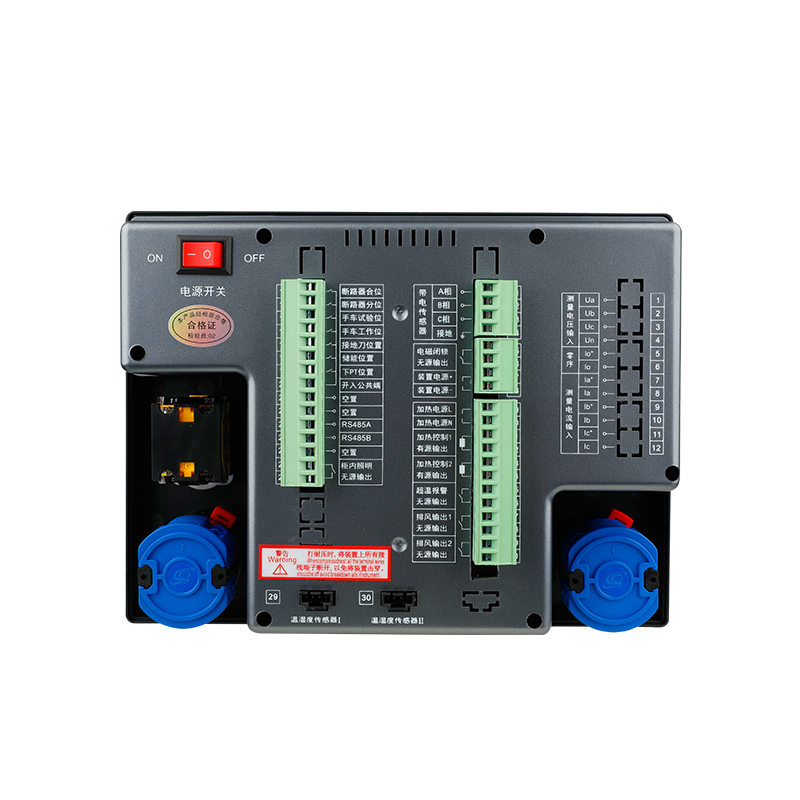

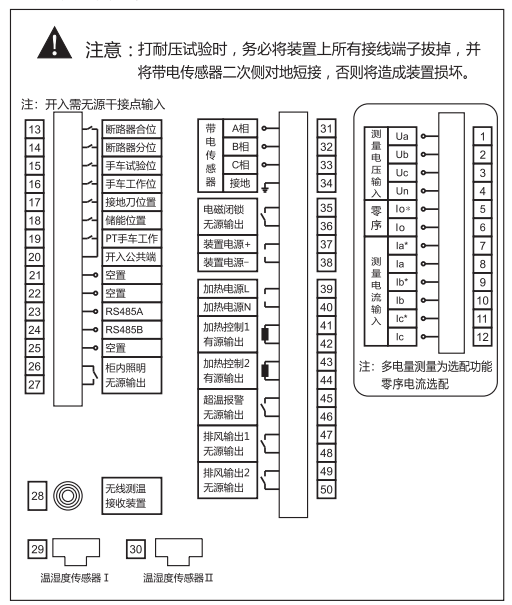

外形尺寸及接線圖

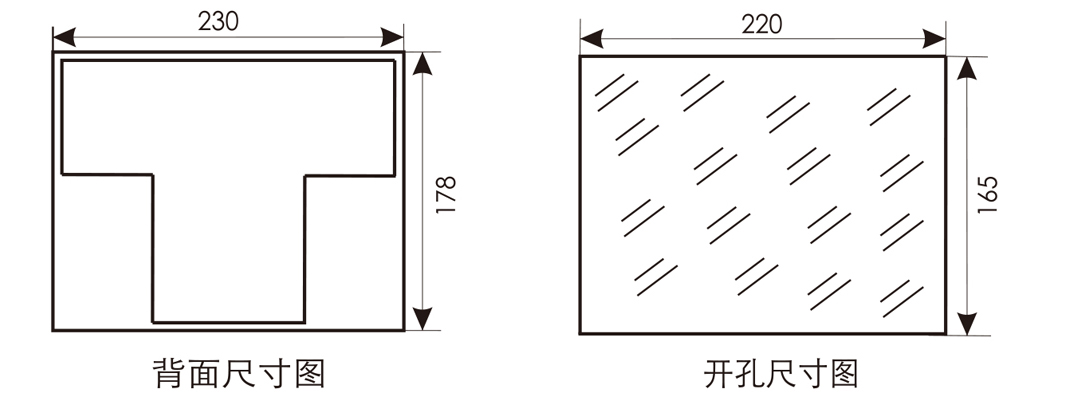

本產品為面板式安裝，其標準配件有:柜內溫濕度傳感器探頭、溫濕度傳感器護套線、安裝支架、綠接線端子、觸頭測溫表帶式傳感器等。安裝時只需在開關柜面板上開好孔，開關柜開孔尺寸為220mmx165mm，將裝置嵌入開孔，只需用三個安裝支架卡入裝置固定孔后旋緊，緊箍螺釘即可。

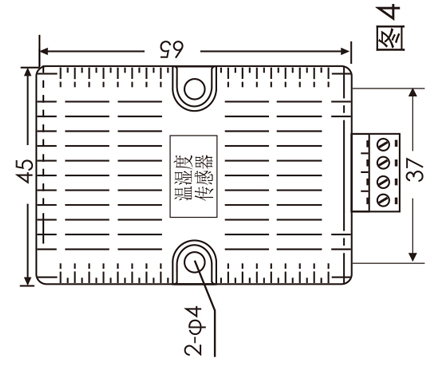

傳感器安裝方式

(1)采用35mm導軌式安裝或用螺絲固定。

(2)采用固定式安裝(孔距37mm，孔徑4mm)。

(3)溫濕度傳感器的連線采用USB接口插件方式連接。
