當前位置：首頁 > 產品中心 > 電力監控計量儀表 > 嵌入式電能表 > 單相電力儀表

產品系列

PRODUCT

單相電力儀表

數顯智能單相電壓/電流表適用于電力電網、自動化系統中對電流電壓的電參數測量和顯示，通過面板設置倍率，直觀顯示系統一次側運行點參數性好、抗震動等優點，具有精度高、穩定。可直接替代原有指針式儀表。

可選儀表測量功能：（1）單相電壓表 （2）單相電流表

產品資料下載
產品特點

實時監測:單相電壓或電流

顯示:LED數碼管顯示

電源:AC/DC85-270V，寬范圍電源輸入，適應不同電源環境，應用靈活

應用領域:工業制造、商業建筑、成套廠、變電站醫院、公共設施等領域

定制化:可為企業提供LOGO，外觀，功能等定制化服務

技術參數
性能 參數
輸
入
測
量
顯
示 		網絡 單相
電壓 額定值 AC25~500V
過負荷 持續:1.2倍 瞬時：10倍/10秒
功耗 <1VA(每相)
阻抗 >500kΩ
精度 RMS測量，精度等級0.5級
電流 額定值 AC25mA~5A
過負荷 持續:1.2倍 瞬時10倍/10s
功耗 <0.4VA(每相)
阻抗 <2mΩ
精度 RMS測量，精度等級0.5級
電源 工作范圍 AC 220V±20%
功耗 ≤5VA
輸出 數字接口 RS-485、MODBUS-RTU協議
環境 工作環境 -10~55℃
儲存環境 -20~75℃
安全 耐壓 輸入/電源>2kV，輸入/輸出>2kV，電源/輸出>1kV
絕緣 輸入、輸出、電源對機殼>50MΩ
產品選型
型號
產品功能

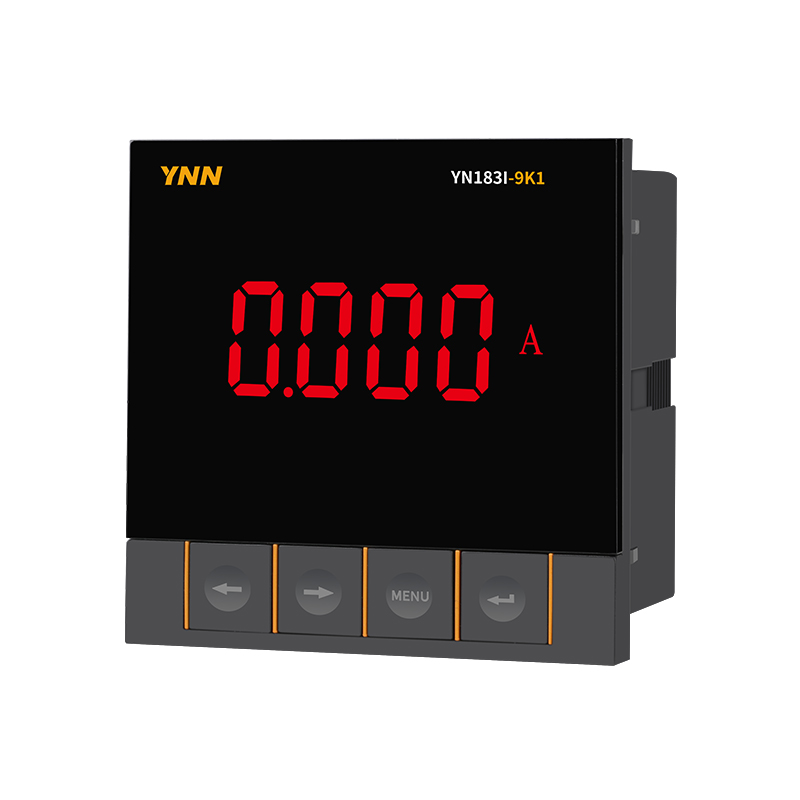

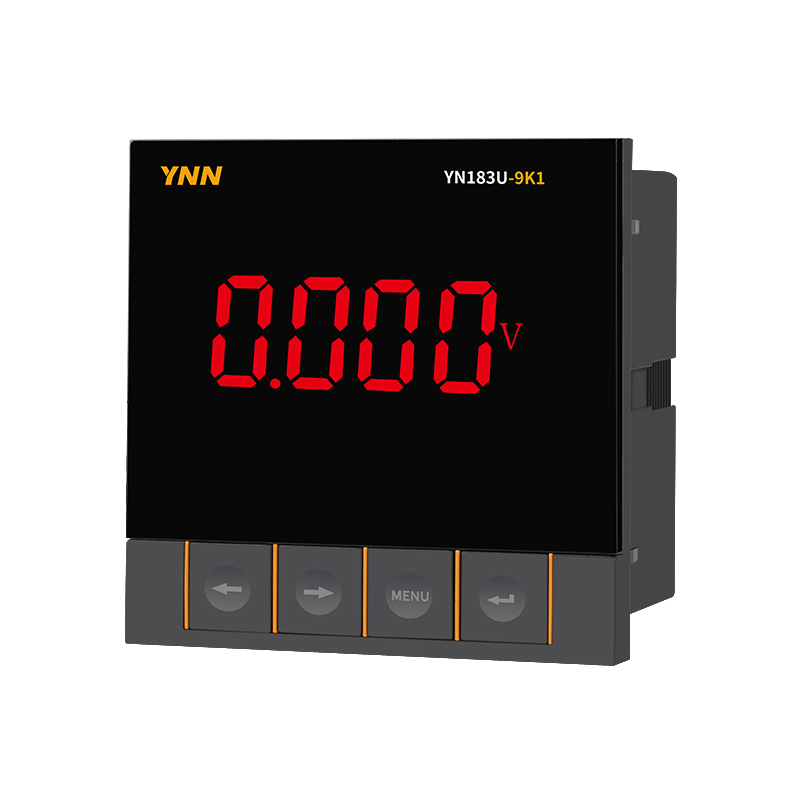

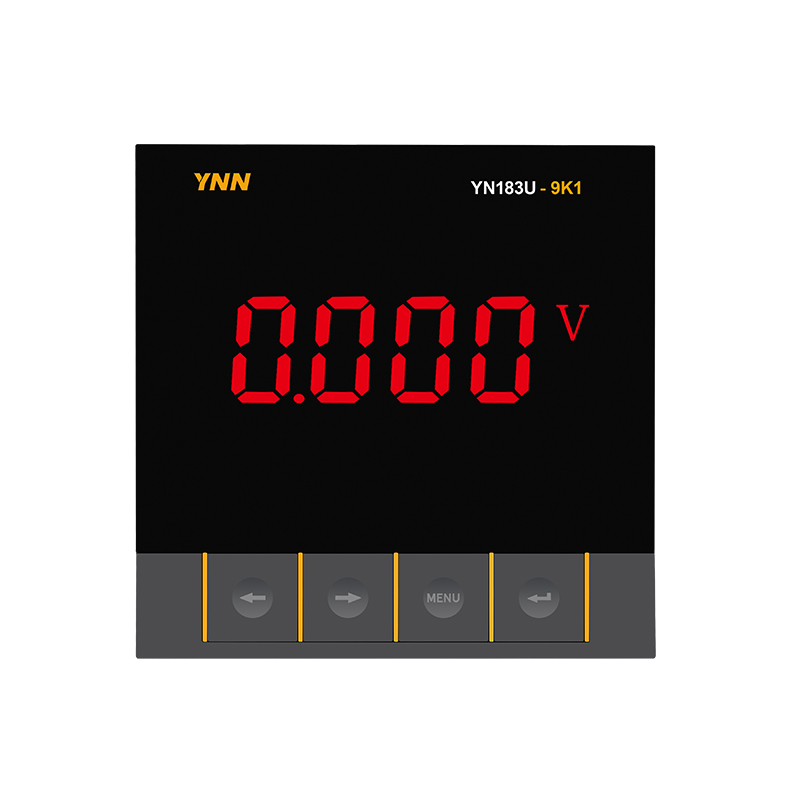

YN183I-9K1 YN183I-3K1 YN183I-AK1 YN183U-9K1 YN183U-3K1 YN183U-AK1
測量參數 單相電壓 √ √ √
單相電流 √ √ √
通訊 RS485 選配 選配 選配 選配 選配 選配
外形尺寸 96*96mm 80*80mm 72*72mm 96*96mm 80*80mm 72*72mm
開孔尺寸 91*91mm 76*76mm 67*67mm 91*91mm 76*76mm 67*67mm
注：其他尺寸或DI,DO,AO功能YN194系列可做
外形尺寸及接線圖

面板尺寸(L × H)

開孔尺寸(S× Y)

總長（N）

96*96

91*91

45

80*80

76*76

45

72*72

67*67

45

安裝步驟：

1）將側面的安裝卡從電表取下

2）在安裝處開一個對應開孔尺寸的孔

3）將儀表嵌入孔內，從后面重新把安裝卡安裝在電表上，扣緊即可

▲單相電流電壓接線圖
