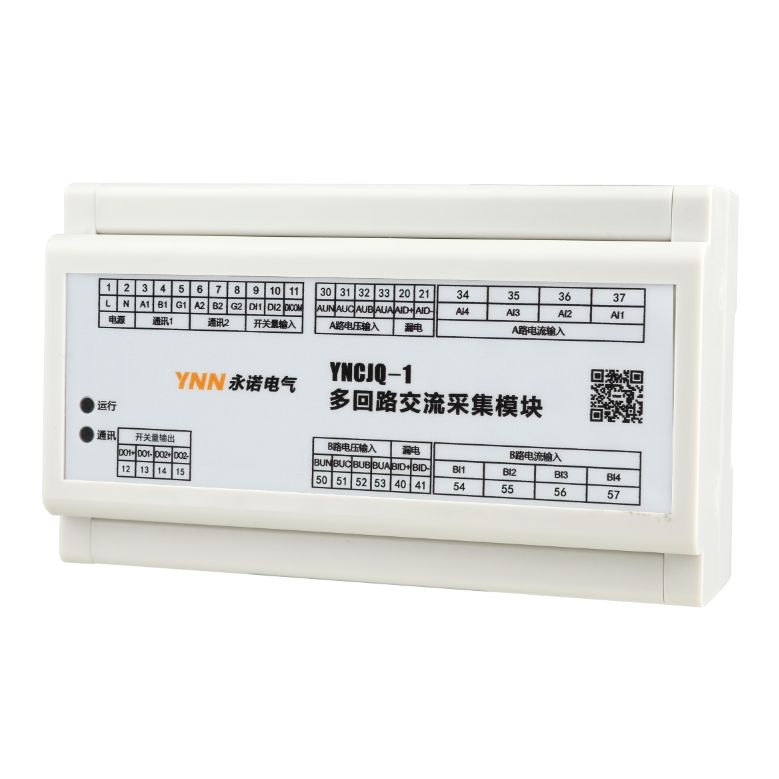

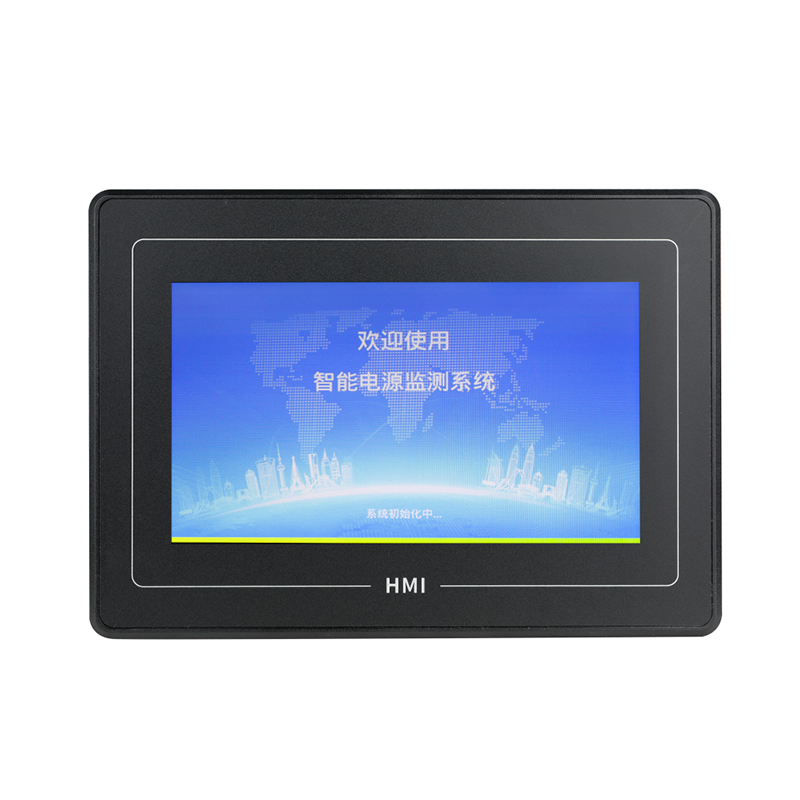

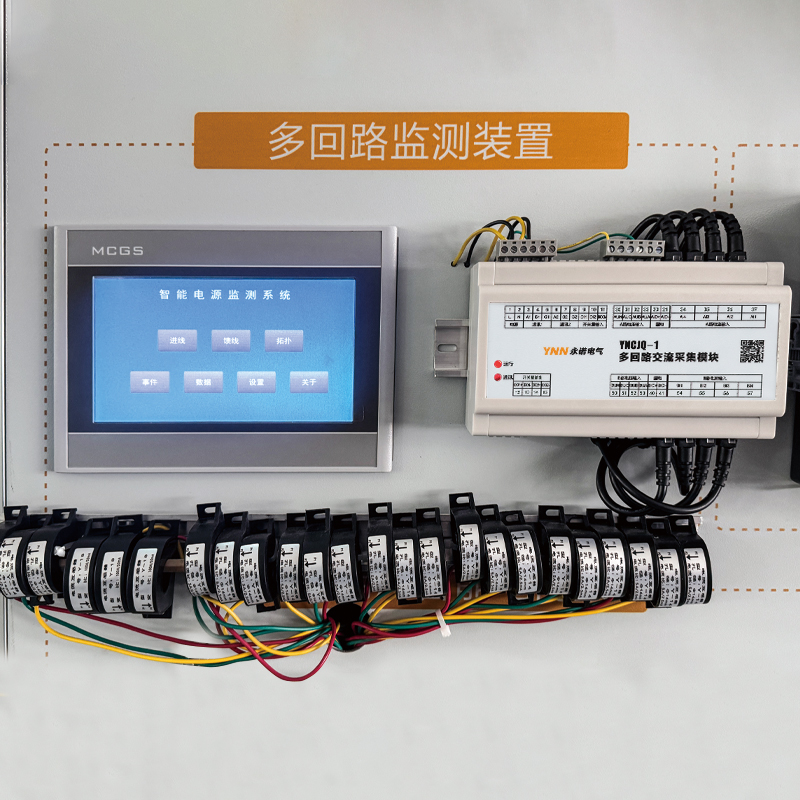

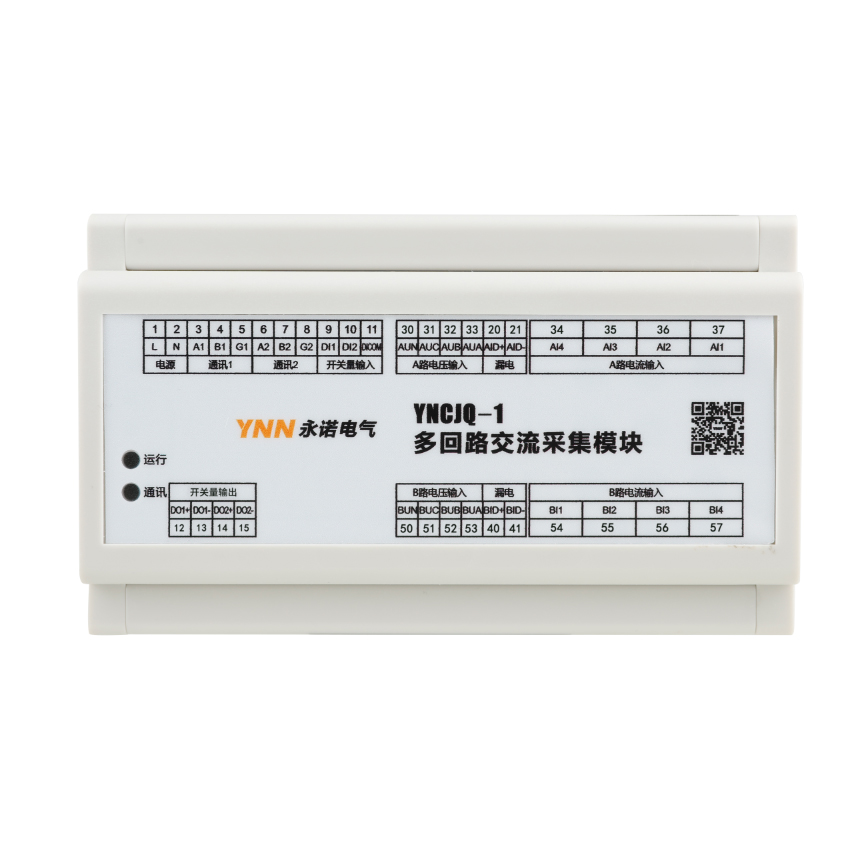

多回路交流采集模塊是一種具有可編程測量、數字通訊等功能的多回路測量儀（以下簡稱儀表）,能夠完成交流單相24回路電量測量、電能計量、數據采集及傳輸，可廣泛應用于數據中心、配電自動化、智能建筑、企業內部的電能測量、管理、考核。兩路RS485數字通訊接口，配合本公司xxxx觸摸屏可實現數據本地可視化。同時，第二路RS485接口可連接到數據采集中心，實現遠程數據統計。
另外，采樣回路使用隔離設計，A\B兩側各12回路，也可用于雙電源系統。
| 性能 | 參數 | ||
| 輸入測量顯示 | 網絡 | 三相四線或單相 | |
| 電壓 | 額定值 | AC 500V | |
| 過負荷 | 持續:1.2倍(連續) 2倍額定值/1秒 | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | ＞2MΩ | ||
| 精度 | RMS測量，精度等級0.5級 | ||
| 電流 | 額定值 | AC 5A或AC 100A（外接一體式互感器，2000/1，水晶頭輸出） | |
| 過負荷 | 持續：1.2倍 瞬時：10倍/1s | ||
| 功耗 | <0.2VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS測量，精度等級0.5級 | ||
| 頻率 | 45~65Hz | ||
| 功率 | 視在功率，有功精度1.0級，無功精度2.0級 | ||
| 電能 | 四象限計量，有功精度1.0級，無功精度2.0級 | ||
| 電源 | 工作范圍 | AC 85~270V或DC 100~350V | |
| 功耗 | ≤3VA | ||
| 輸出 | 數字通訊 | RS-485、MODBUS-RTU協議 | |
| 環境 | 工作環境 | -10~55℃ | |
| 儲存環境 | -20~75℃ | ||
| 安全 | 耐壓 | 見耐壓性能說明 | |
| 絕緣 | 輸入、輸出、電源對機殼＞50MΩ | ||
| 擴展功能 | 開關量輸入 | 2 | |
| 開關量輸出 | 2 | ||
| 漏電流測量 | 2 | ||
| 安裝方式 | 導軌安裝 | 標準35mm導軌安裝 | |

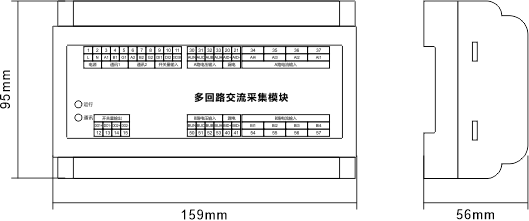

尺寸圖

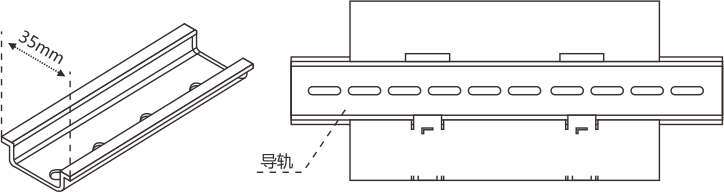

安裝示意圖
測量
測量各回路電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率參數，RS485通訊讀取，設置正確的倍率后，讀取到的值為一次值。
計量
計量正向有功電能、反向有功電能、正向無功電能、反向無功電能參數，RS485通訊讀取，設置正確的倍率后，讀取到的值為一次值。
漏電流
可配備兩路漏電流測量功能，外部使用/1A漏電互感器。
開關量輸入
關量輸入模塊采用干結點電阻開關信號輸入方式，儀表內部配備工作電源，無需外部供電，可用于監測如故障報警節點、分合閘狀態、手車位置、電容補償柜電容投入狀態等，狀態信息可以通過通訊接口遠傳至智能監測系統。
繼電器輸出
可配備兩路繼電器輸出功能，繼電器容量：AC250V/5A，DC30V/5A。繼電器工作在遙控模式，儀表通過通訊接口連接至后臺系統。后臺系統可控制繼電器拉閘、合閘及輸出脈沖信號。
RS485通訊功能
配備兩路RS485通訊功能，波特率可選1200~38400bps，支持奇、偶、無校驗，采用Modbus-RTU通訊協議。
電壓、電流倍率
可設置電壓、電流倍率，以便后臺系統直觀讀取實際參數。
電流在100A以內的情況，使用100A/0.05A電流互感器，電流倍率設置為1；
電流大于100A時，須使用互感器級聯。例如，一次電流200A，須先使用200A/5A的電流互感器，再使用5A/2.5mA互感器接入到儀表，電流倍率設置為40（200÷5）。
