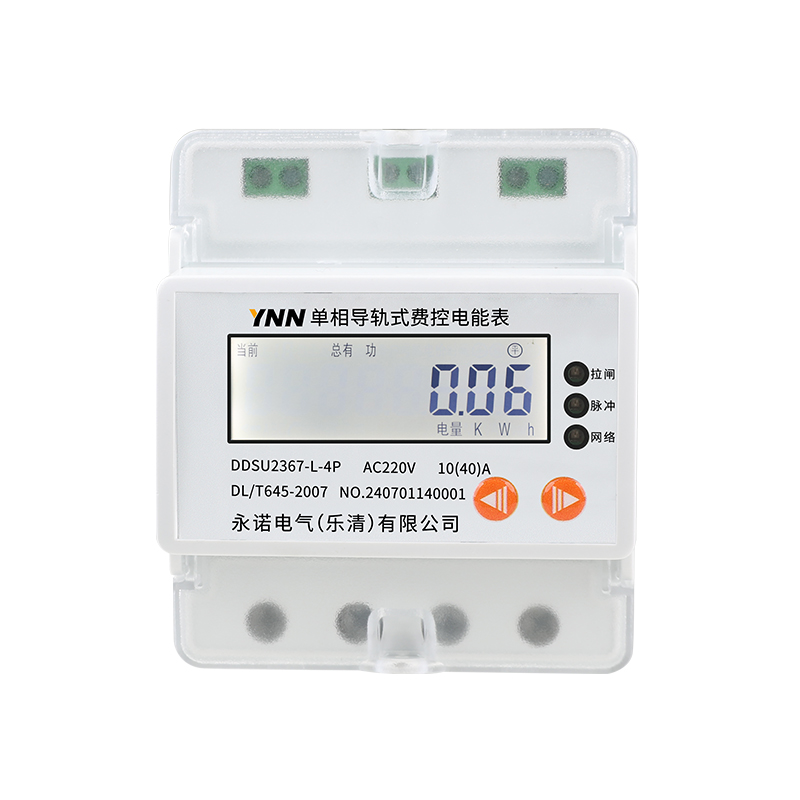

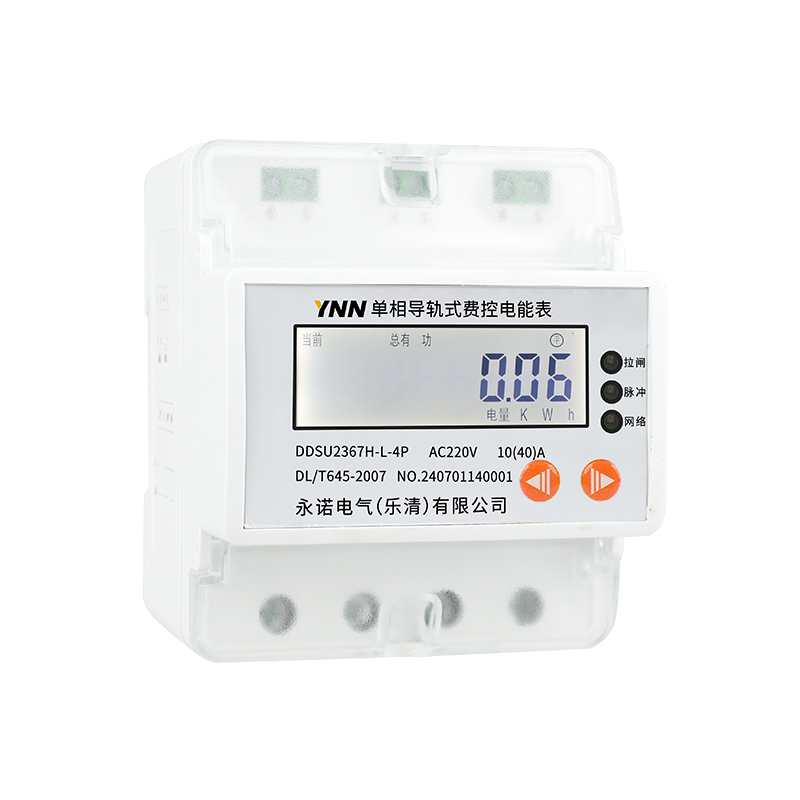

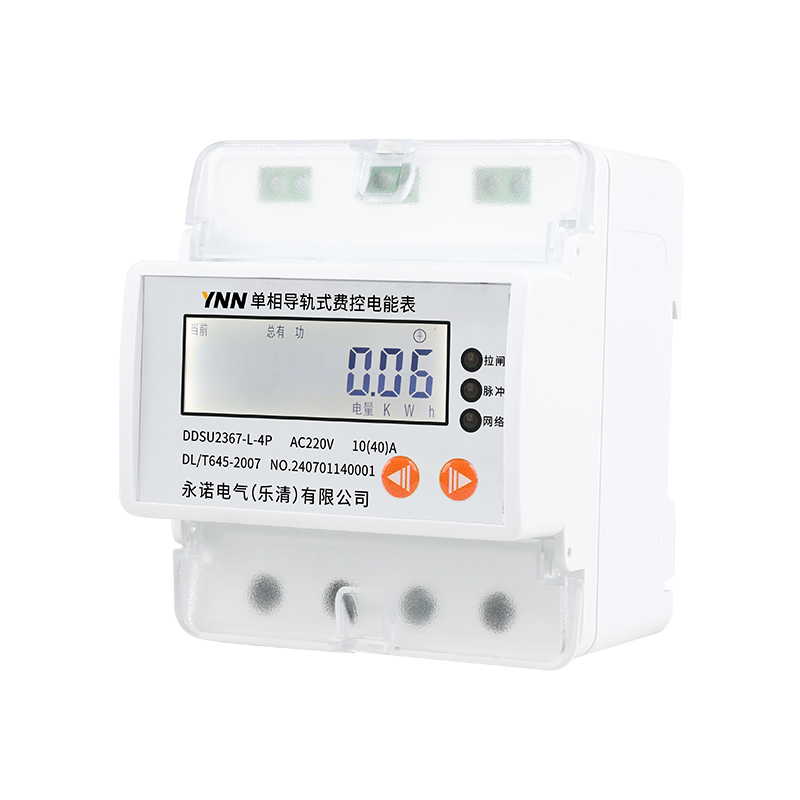

4P單相導軌式電能表

導軌式多功能智能電表是本公司集多年的電表設計經驗，所推出的新一代微型智能電能表。該系列儀表采用高清晰段式LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能;可通過RS485通訊接口與上位機實際數據交換，實現對電表遠程抄表、遠程控制拉合閘功能、遠程預付費充值功能，極大地方便了用電自動化管理。該系列儀表具有體積小、精度高、可靠性好、安裝方便等優點,性能指標符合國標GB/T17215 、GB/T17883的各項技術要求。

可選儀表類型

(1)單相費控多功能電力儀表         (2)4G單相費控多功能電力儀表(內置4G模塊通過平臺實現預付費)

產品優勢

實時監測：電壓、電流、功率、頻率、功率因數、電能

顯示：LCD液晶顯示

通訊：1路RS485通訊功能，MODBUS-RTU協議或DLT645-2007協議

遠程斷送電：通過遠程控制實現斷電/送電操作，方便供電管理。

安裝方式：導軌安裝，提高工作效率

斷電保護：斷電后數據自動保存，不丟失記錄

應用領域：工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域

定制化：可為企業提供LOGO，外觀，功能等定制化服務

產品規格
產品名稱 精度等級 額定電壓 電流規格 脈沖常數
單相多功能電力儀表(導軌式) 1.0 220V 1.5（6）A 1600imp/kWh
5（20）A 1600imp/kWh
10（40）A 1600imp/kWh
15（60）A 1600imp/kWh
20（80）A 1600imp/kWh
技術參數

項目 技術指標
4P
等級 有功:1.0級
額定電壓 220V
電流規格 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A
工作電壓 正常工作電壓范圍:0.9~1.1Un、極限工作電壓范圍:0.7~1.2Un
參比頻率 50Hz或60Hz
起動電流 直接接入 0.004Ib
經CT接入 0.002In
功耗 電壓線路 ≤5VA/相
電流線路 <4VA/相
脈沖輸出 脈沖寬度:80ms±20ms;光耦隔離,集電極開漏輸出
通信接口 RS485，MODBUS-EVEN(其他協議可定制)
時鐘誤差 ≤0. 5s/d
溫度范圍 正常工作溫度:-10℃-+45℃;極限工作溫度:-20℃-+55℃;存儲溫度:-40℃-+70℃
相對濕度 ≤95%(無凝露)
外形尺寸（長x寬x高） 76X91X74mm
平均無故障工作時間 ≥50000

外形尺寸及接線圖

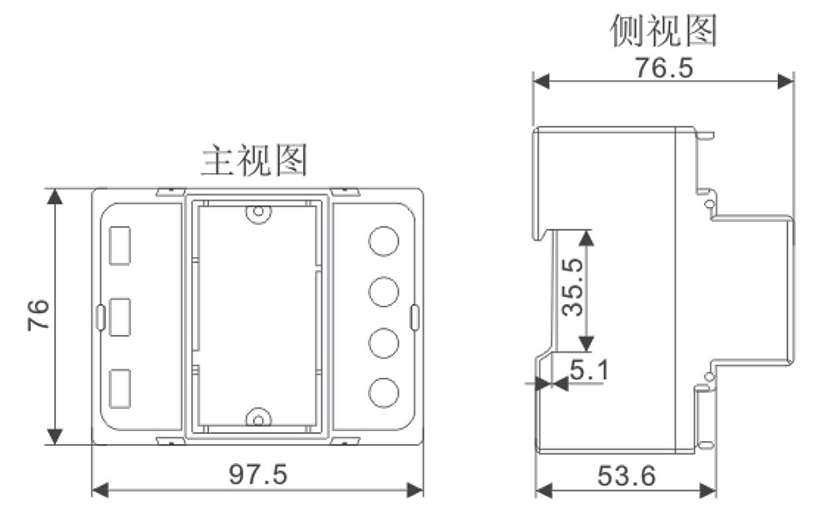

外形尺寸圖

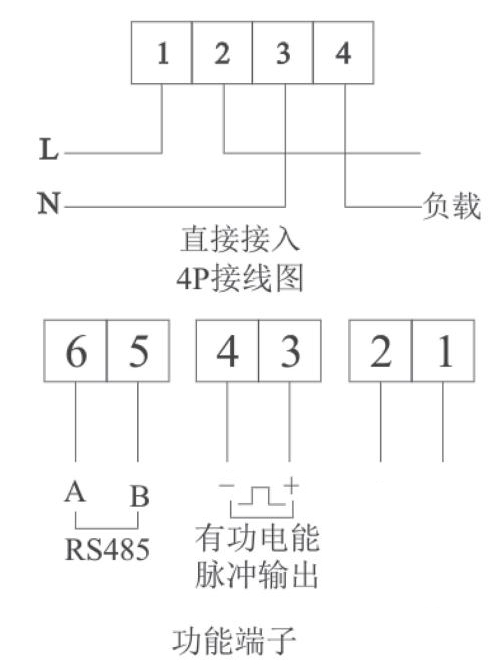

接線圖

該系列多功能智能電表支持直接接入和經電流互感器CT接入兩種接線方式:


安裝注意事項及方法

1、儀表應在室內通風干燥的地方，采用35mm標準導軌方式安裝；

2、安裝接線時應按照儀表實物側面的接線圖進行接線，最好有銅接線頭接入。對于直接接入式儀表接線時應注意進線和出線方向并將螺釘擰緊，避免因接觸不良引起儀表工作不正常；經電流互感器接入式的儀表接線時應注意電流互感器次級的極性。
