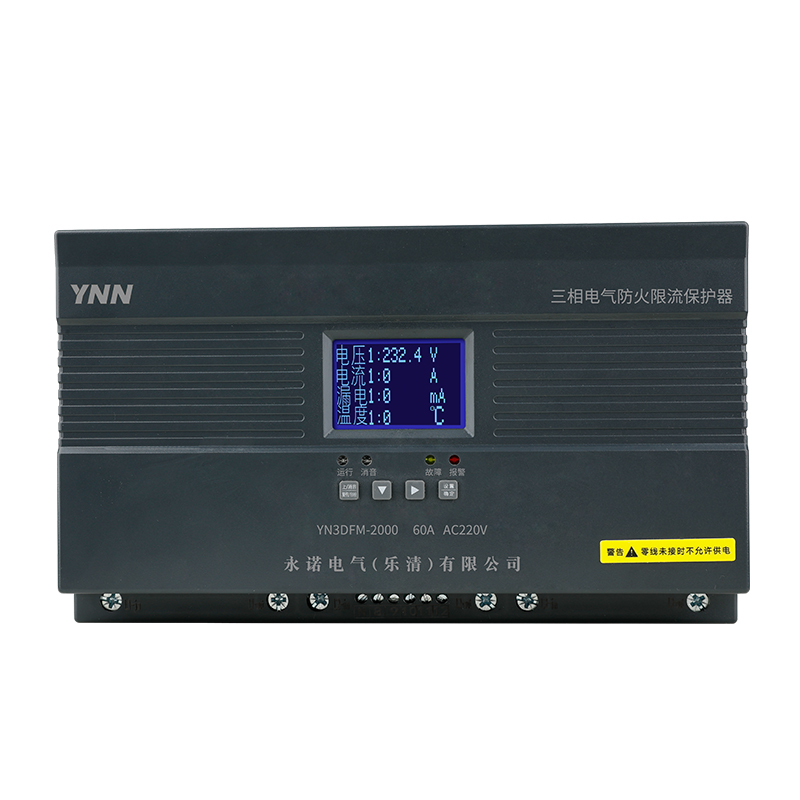

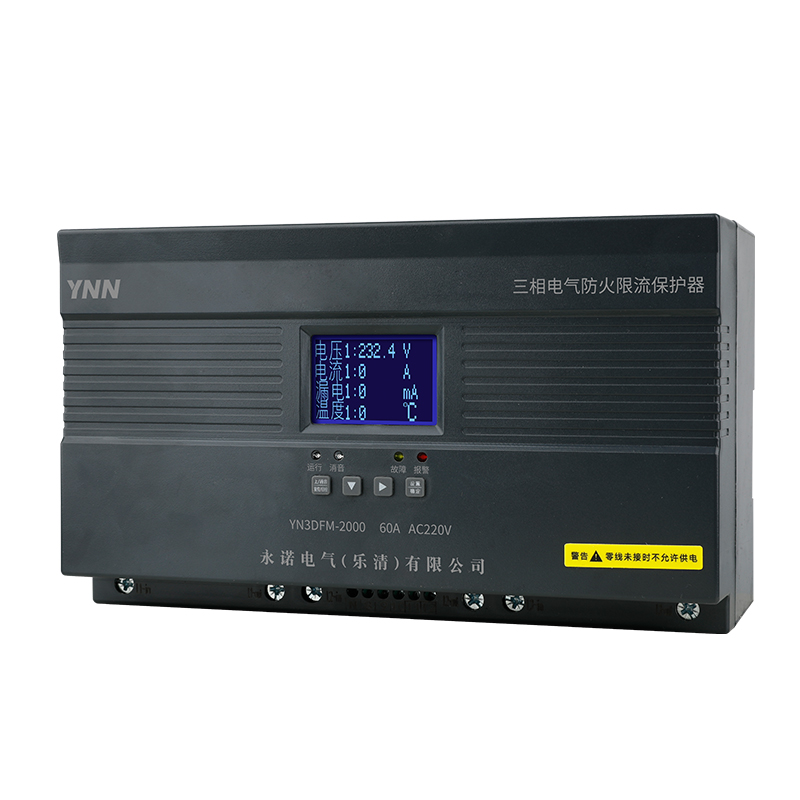

三相限流式保護器，可有效克服傳統斷路器和監控設備存在的短路電流大、切斷短路電流時間長，短路時產生的電弧火花大，以及使用壽命短路故障時，能以微秒速度快速限制短路電流以實現滅弧保護，額定電流為0-80A，廣泛用于:學校宿舍、醫院、商場、賓館、倉庫、住宅、電動車充電站及集貿市場等給種用電場所末端干、支路的線路保護。
短路分?jǐn)嗄芰Γ?.00015秒
實時測量電流電壓大小

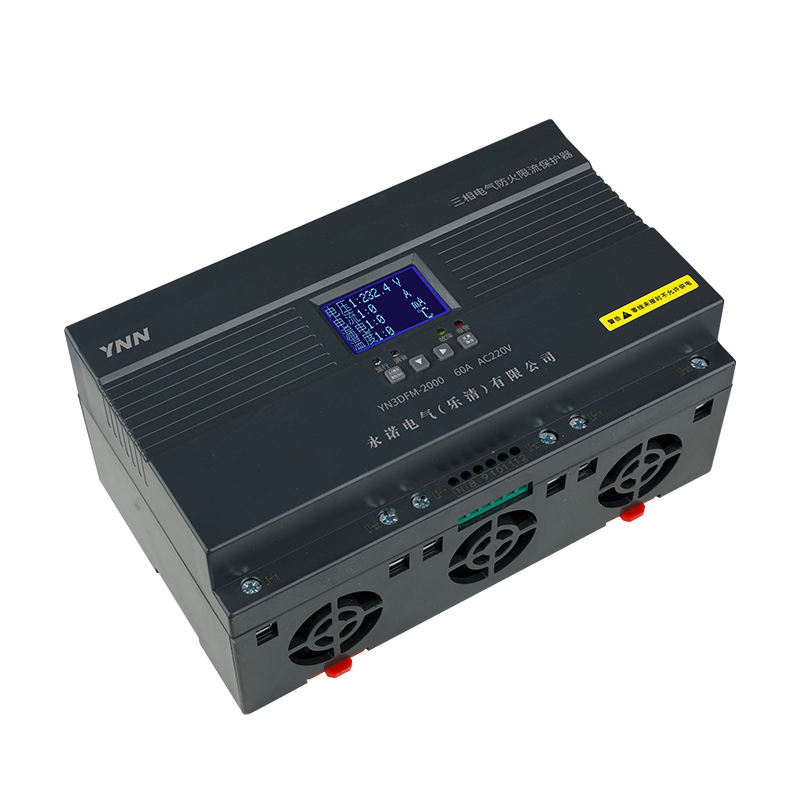

風扇設計，防止設備過熱
導軌安裝，提高工作效率
應用領域從充電樁到商場、醫院各個領域
故障保護功能：當產品發生故障時，會發出故障指示，并啟動自我保護功能。
過載保護功能：連續過載3秒切斷過載電路，防止因過載面發生火災。
短路保護功能：當被保護配電電路發生短路時，150微秒內切斷電路電源，防止因短路而發生的火災。
實時電流測量功能：實時測量被保護配電電路中的電流大小。
實時溫度測量功能：實時測量被保護配電電路中電纜線溫度，當電纜線溫度大于設定的閩值時，會發送報警信息到上位機，并且報警狀態一直保持，直至復位。
操作記錄功能:能夠把外部對保護器的操作通過通信發送到上位機保存。
| 技術參數 | 指標 | |
| 頻率 | 50Hz | |
| 輔助電源 | AC85-265V | |
| 功耗 | 自耗功率≤3W(空載) | |
| 額定電流 | 0-80A | |
| 短路保護時間 | ?150us | |
| 過壓保護 | 動作范圍：100%-120%；動作延時：0-60S | |
| 欠壓保護 | 動作范圍：60%-100%；動作延時：0-60S | |
| 過載保護 | 動作范圍：100%-140%；動作延時：3-60S | |
| 線纜溫度監測 | 監測范圍 | -20-120℃ ±2℃ |
| 報警設備 | 動作范圍：45%-110℃；動作延時：0-60S | |
| 漏電監測 | 監測范圍 | 20-1000mA±5mA |
| 報警設備 | 動作范圍：30-1000mA；動作延時：0-60S | |
| 故障記錄 | 20條事件記錄 | |
| 報警方式 | 聲光報警（聲音可以通過按鍵消音） | |
| 通訊方式 | RS485接口，通信協議：MODBUS-RTU波特率：9600（默認） | |
| 工作使用環境 | 工作場所 | 具有防雨防塵條件的場所 |
| 環境溫度 | -25℃~+50℃ | |
| 相對溫度 | 10%~95%（不凝結） | |
| 海拔高度 | 不超過5000m | |
